Le Fonçage horizontal permet de s’affranchir d’un grand nombre d’obstacles tels
que les voies ferrées, ronds-points, routes et autoroutes, rivières et fleuves, zones
naturelles protégées, en zones urbaines ou rurales sans réalisation de tranchée tout
en évitant les autres réseaux souterrains.
Avec ses différentes foreuses, Forages du Nord-Ouest peut mettre en place des
fourreaux acier (Ø219 mm jusqu'a Ø1220 mm sur des longueurs allant de quelques
mètres à une centaine de mètres). Cette technique permet principalement le
passage de réseau gravitaire ou rectiligne.
Nous disposons principalement de deux techniques de fonçage horizontal; la
première la plus utilisée est celle dite par tarière. Elle permet à la fois de pousser des
tubes acier dans le terrain mais aussi de retirer les matériaux à l’intérieur par la
rotation des vrilles. Nous utilisons des trousses orientables ou le guidage optique afin
de contrôler la position du fonçage. Nous avons la possibilité d’utiliser des marteaux
fond de trou dans des terrains compacts.

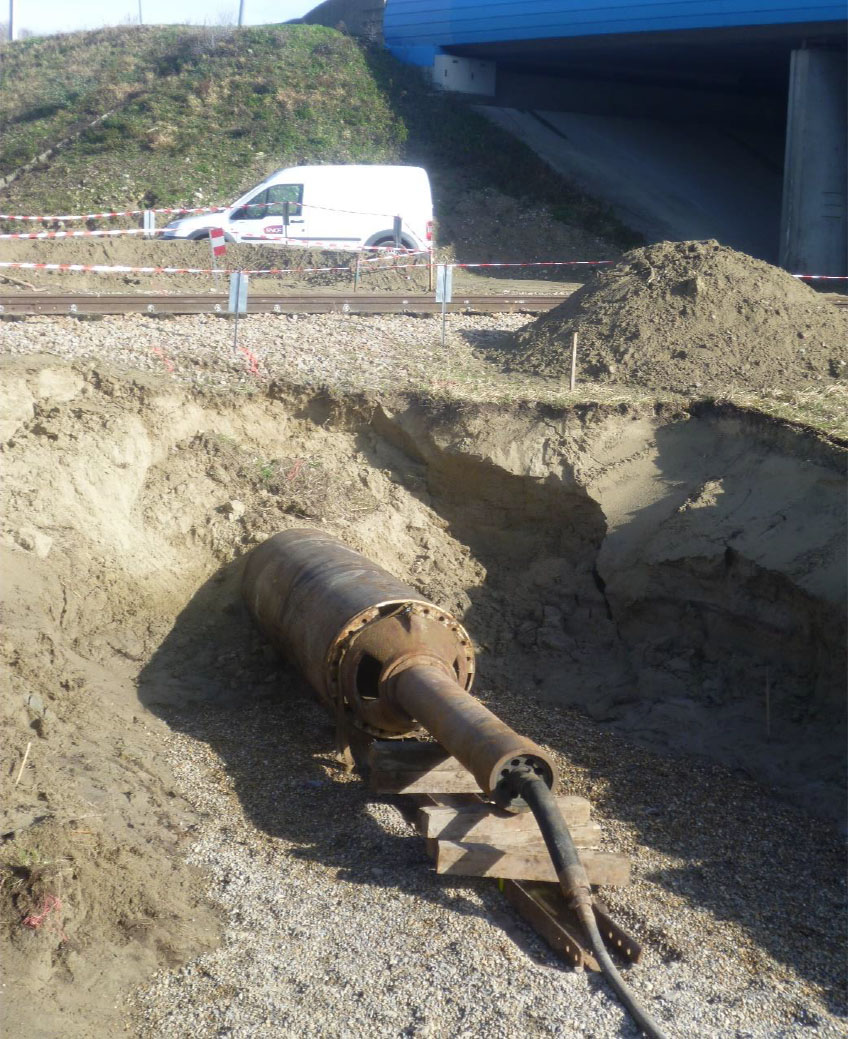

Notre seconde technique de fonçage horizontal est celle du battage. Elle permet
d’introduire des tubes acier dans le terrain à l’aide d’un pousse-tube pneumatique.
Cela permet de laisser le terrain à l’intérieur du tube dans un premier temps. Cela
peut s’avérer utile dans des terrains instables ou en présence d’eau. La vidange du
tube acier est faite dans un second temps, soit par tarière, soit par hydrocurage.
Nous disposons enfin d’une dernière technique de fonçage appelée fusée
pneumatique qui permet d’introduire des réseaux de diamètres Ø63mm à Ø160mm
sur une longueur d’une dizaine de mètres. Cette technique est souvent employée
dans le cas de branchements en traversée de chaussée par exemple.
-

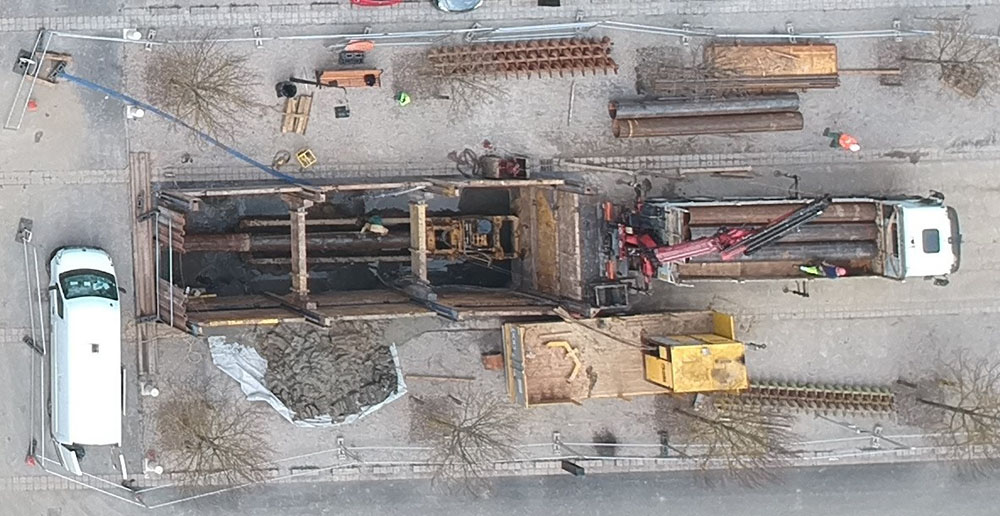

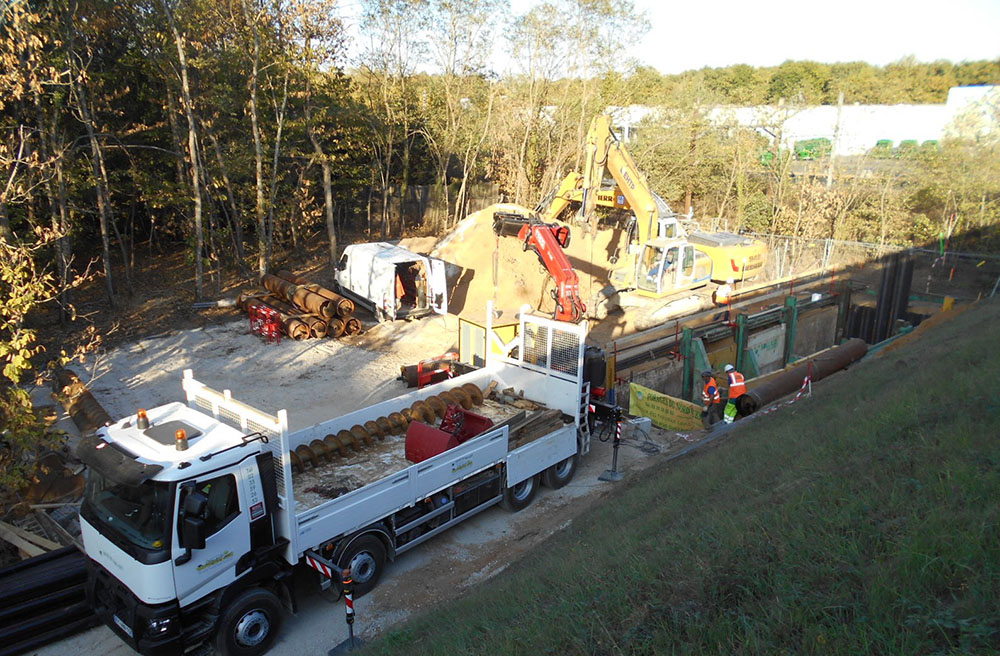

Amenée de l’ensemble du matériel par camion remorque et fourgon sur chantier
et balisage de la zone de travail.
-

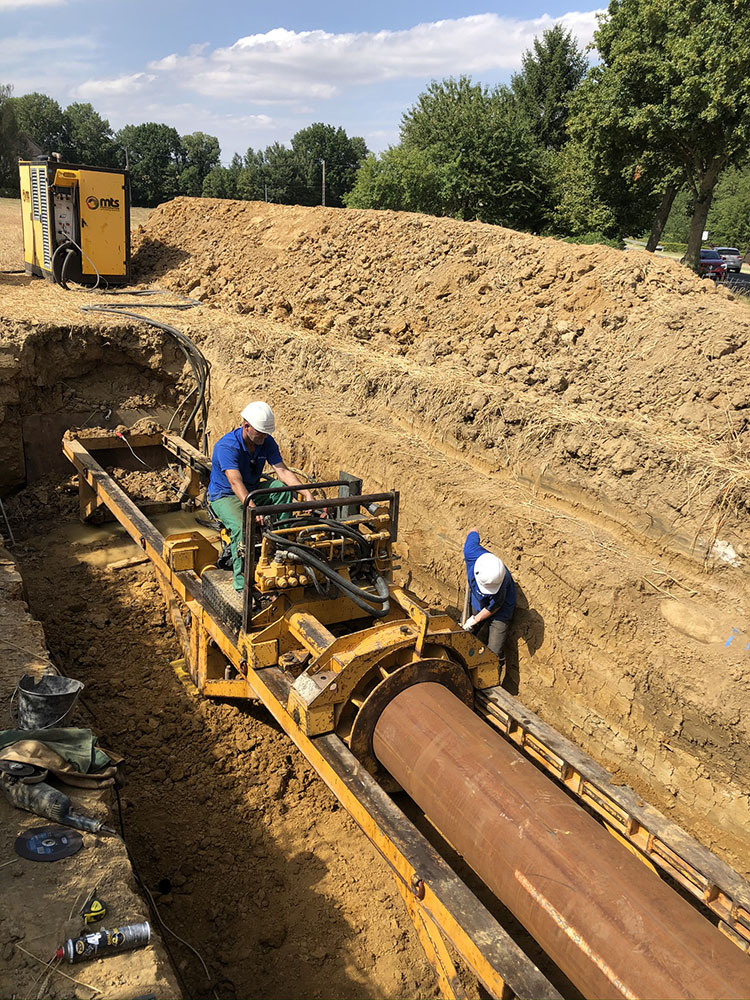

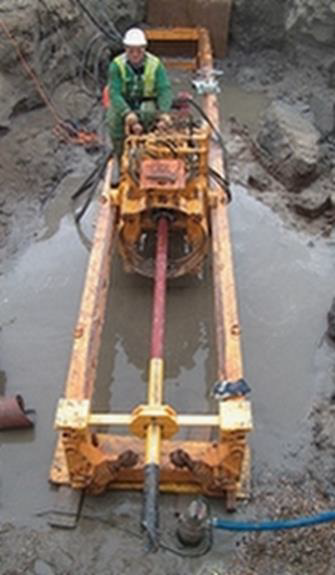

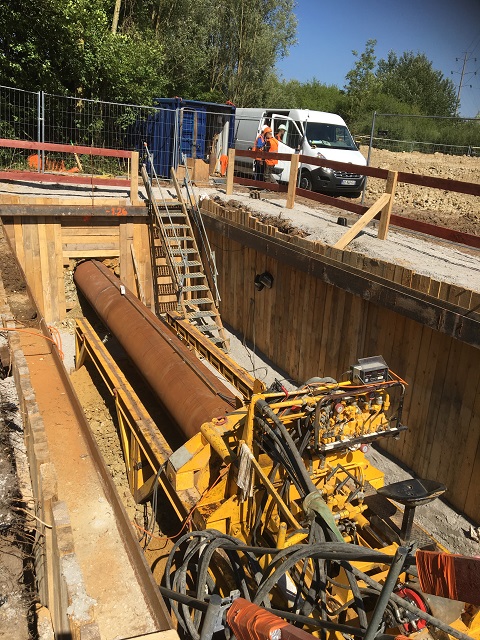

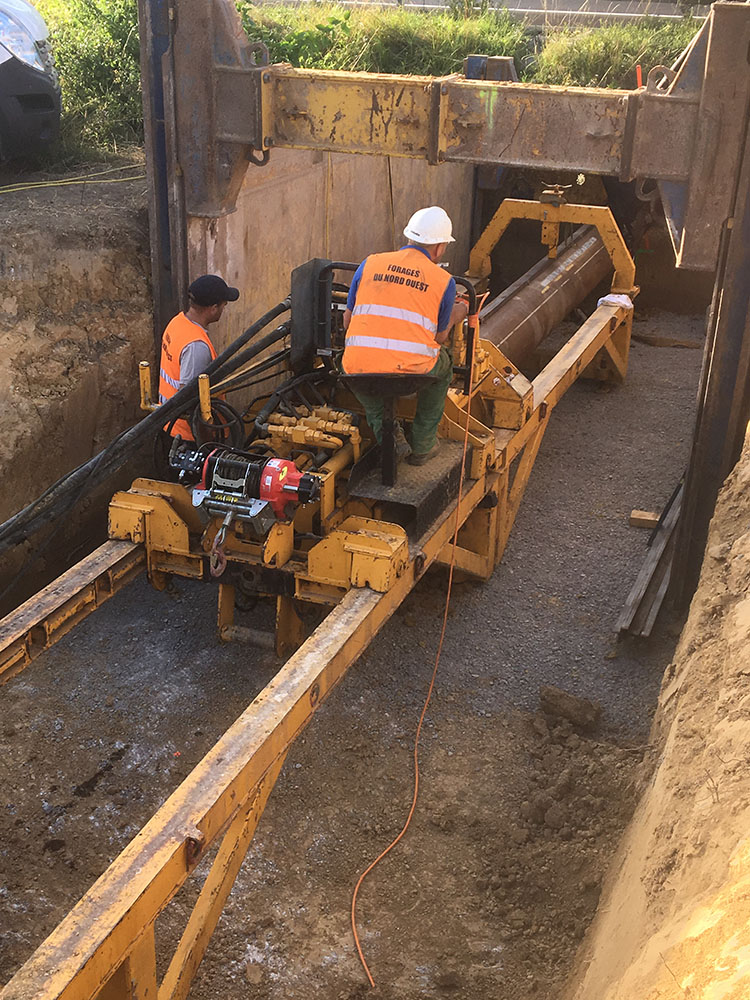

Mise en place de la foreuse horizontale en fond de fouille sur un sol stable.
-

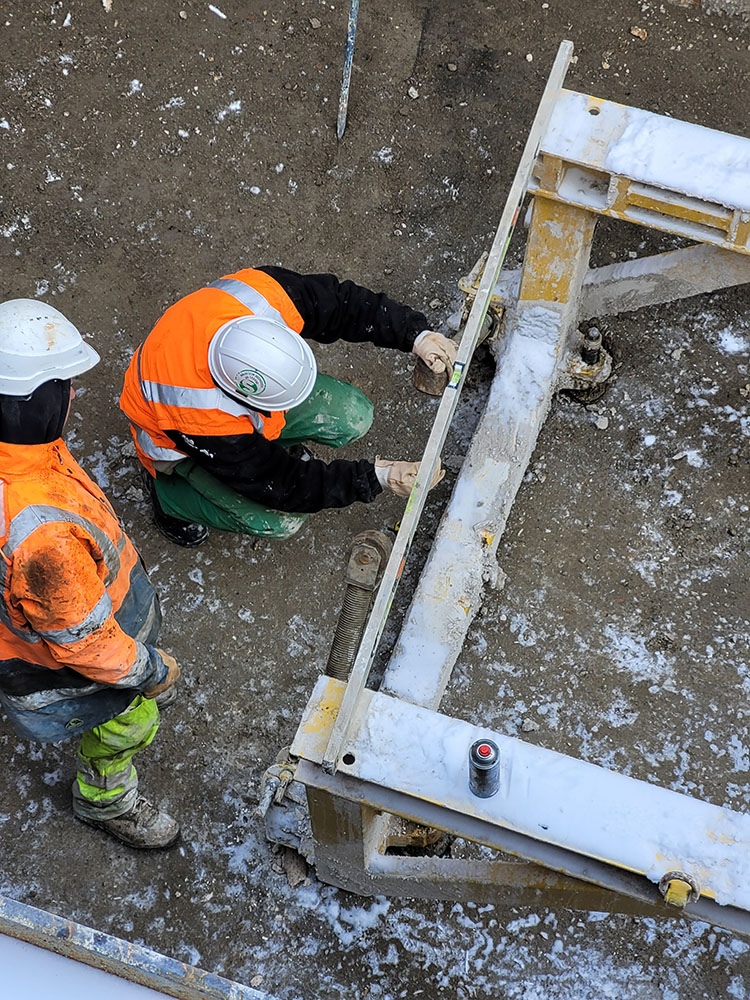

Calage et alignement du châssis selon implantation du fonçage.
-

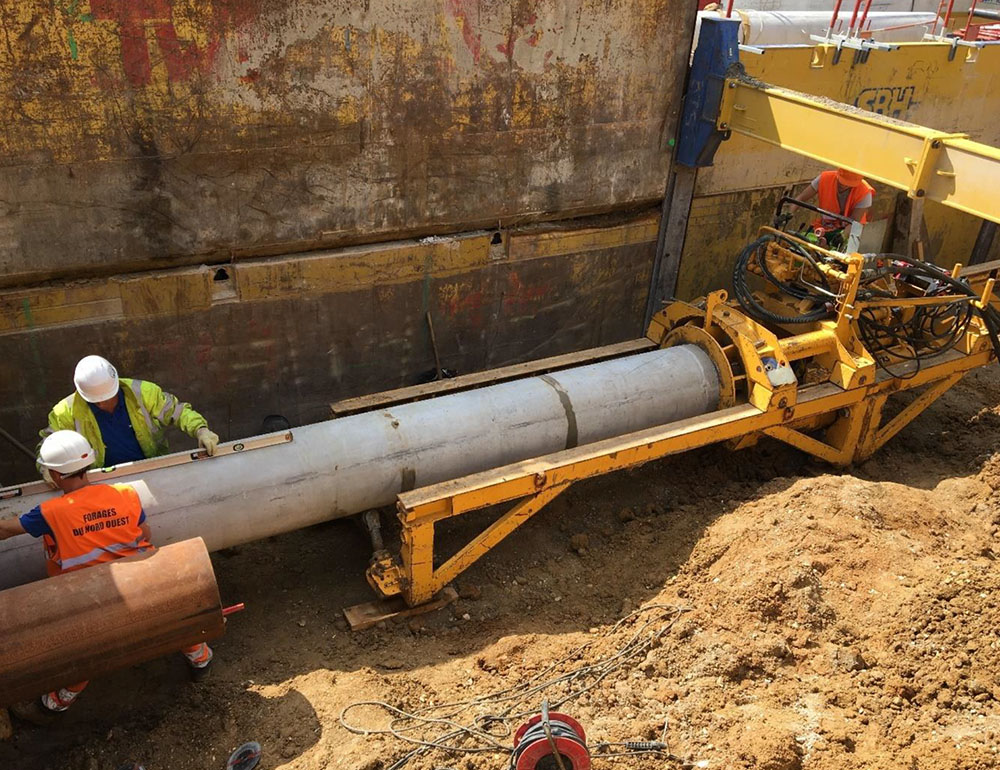

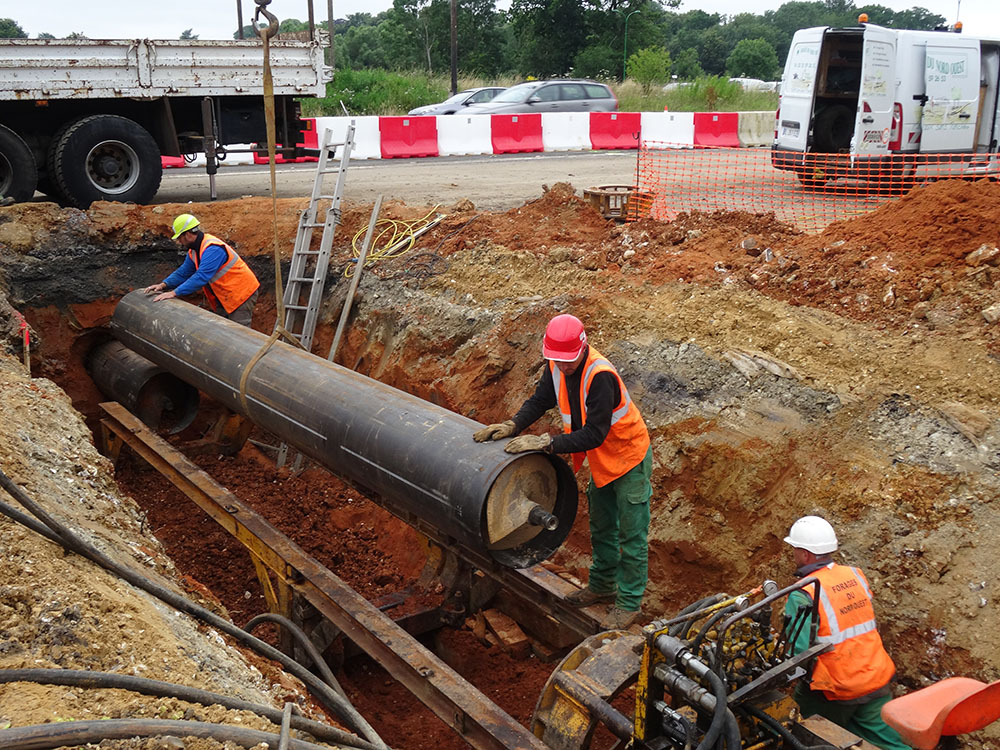

Mise en place du premier tube acier avec les tarières à l’intérieur dans le châssis de la foreuse.
-

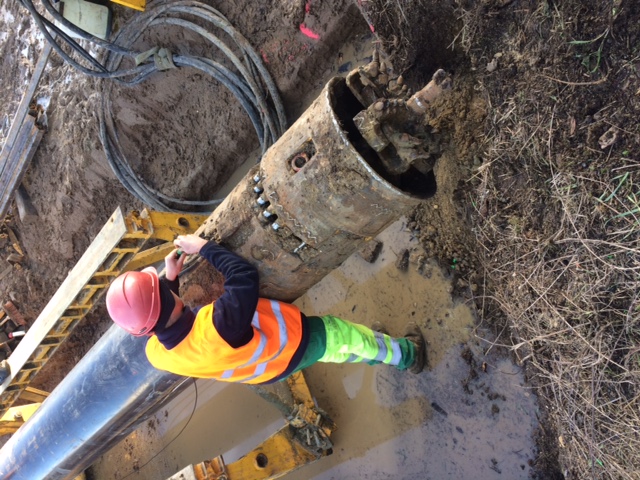

Installation de la trousse orientable devant le premier tube, soudure et raccordement
à l’écran de contrôle.
-

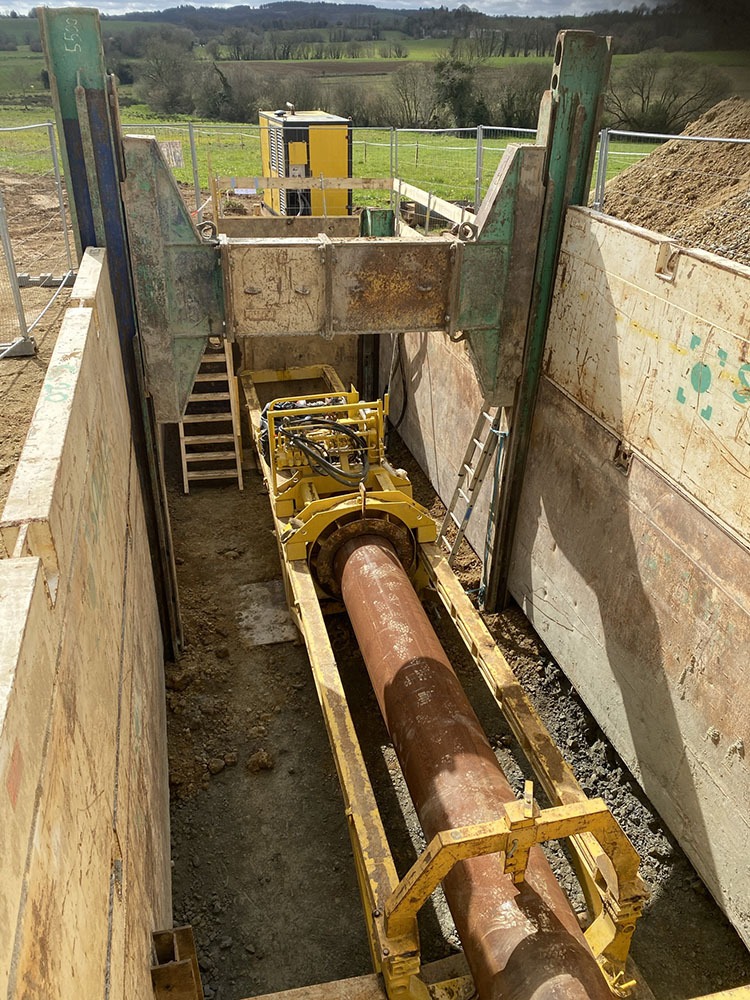

Fonçage du premier tube acier et contrôle visuel permanent de l’ensemble des
opérations.
-

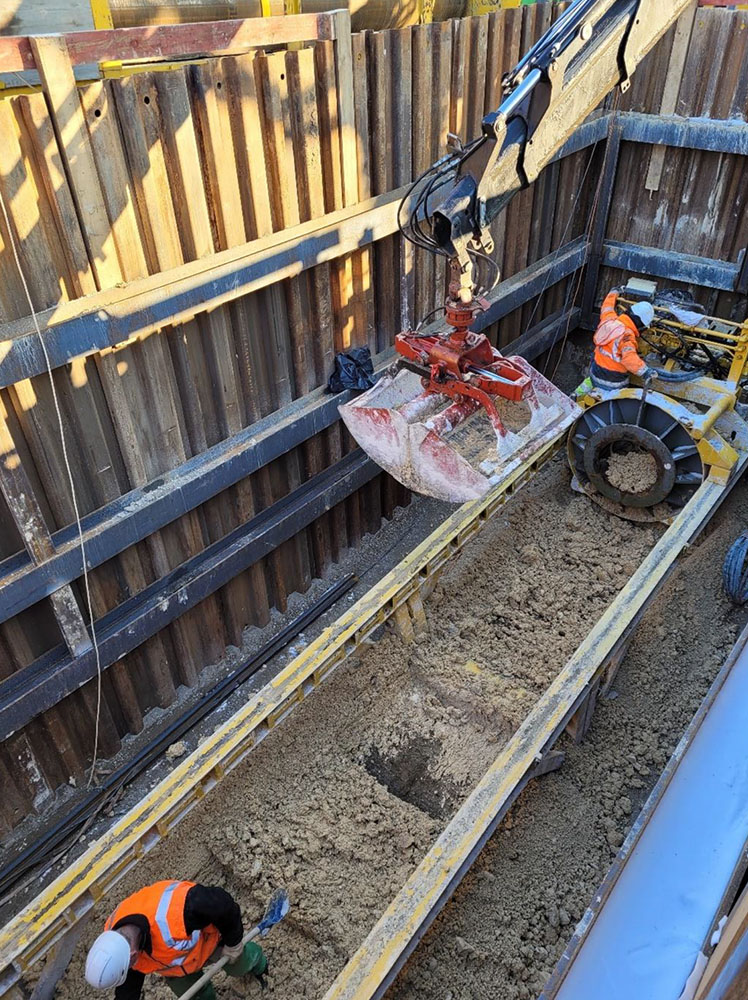

Curage des matériaux dans la fouille à l’aide de la benne preneuse.
-
Mise en place du second tube dans le châssis.
-

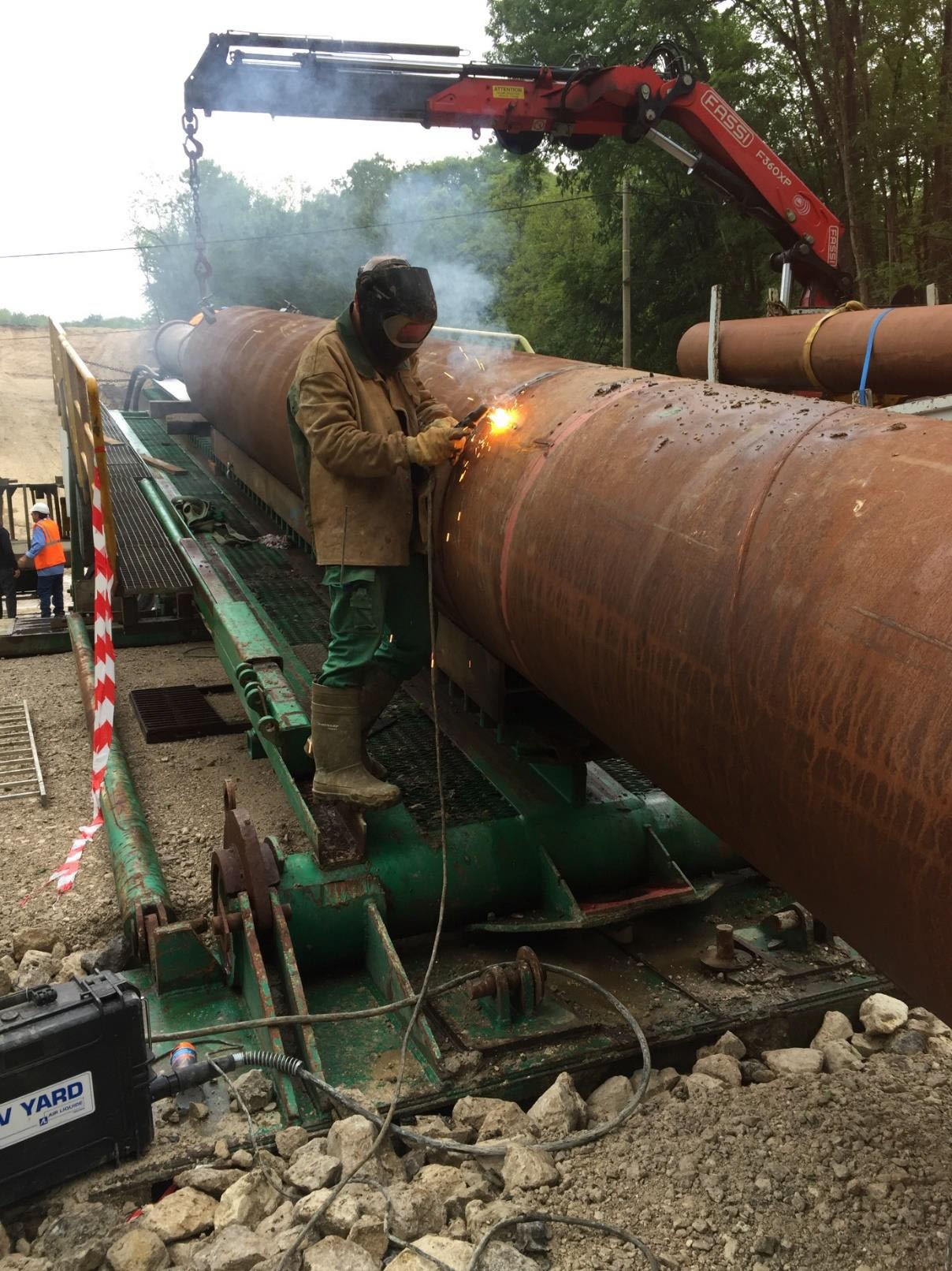

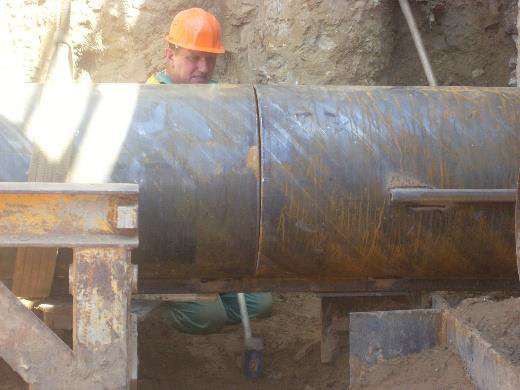

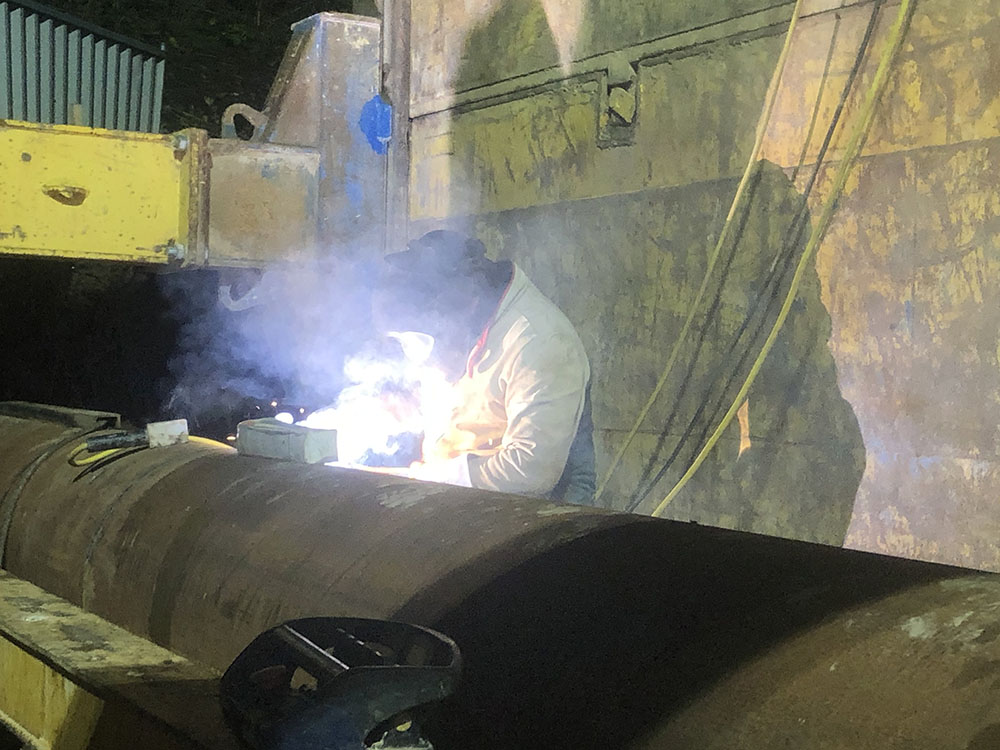

Alignement bout à bout et soudure à l’arc entre les deux tubes.
-
Fonçage du second tube acier et contrôle visuel permanent des opérations.
-
Répétition de ces opérations et arrivée du fonçage dans la fouille d’arrivée. Découpe et démontage de la trousse orientable.
-
Repli de l’ensemble du matériel dans le camion remorque et le fourgon.
Guidage optique
Le guidage optique permet réaliser un pré-tir pilote. L’écran de contrôle donne la position du tir en temps réel grâce au rayon laser. Nous pouvons l’utiliser sur des longueurs d’environ 30 m et plus. Ce système fonctionne dans des terrains homogènes et compressibles.
Cette étape permet de s’assurer de la bonne trajectoire du tir avant de mettre en place les tubes acier.
Trousse orientable

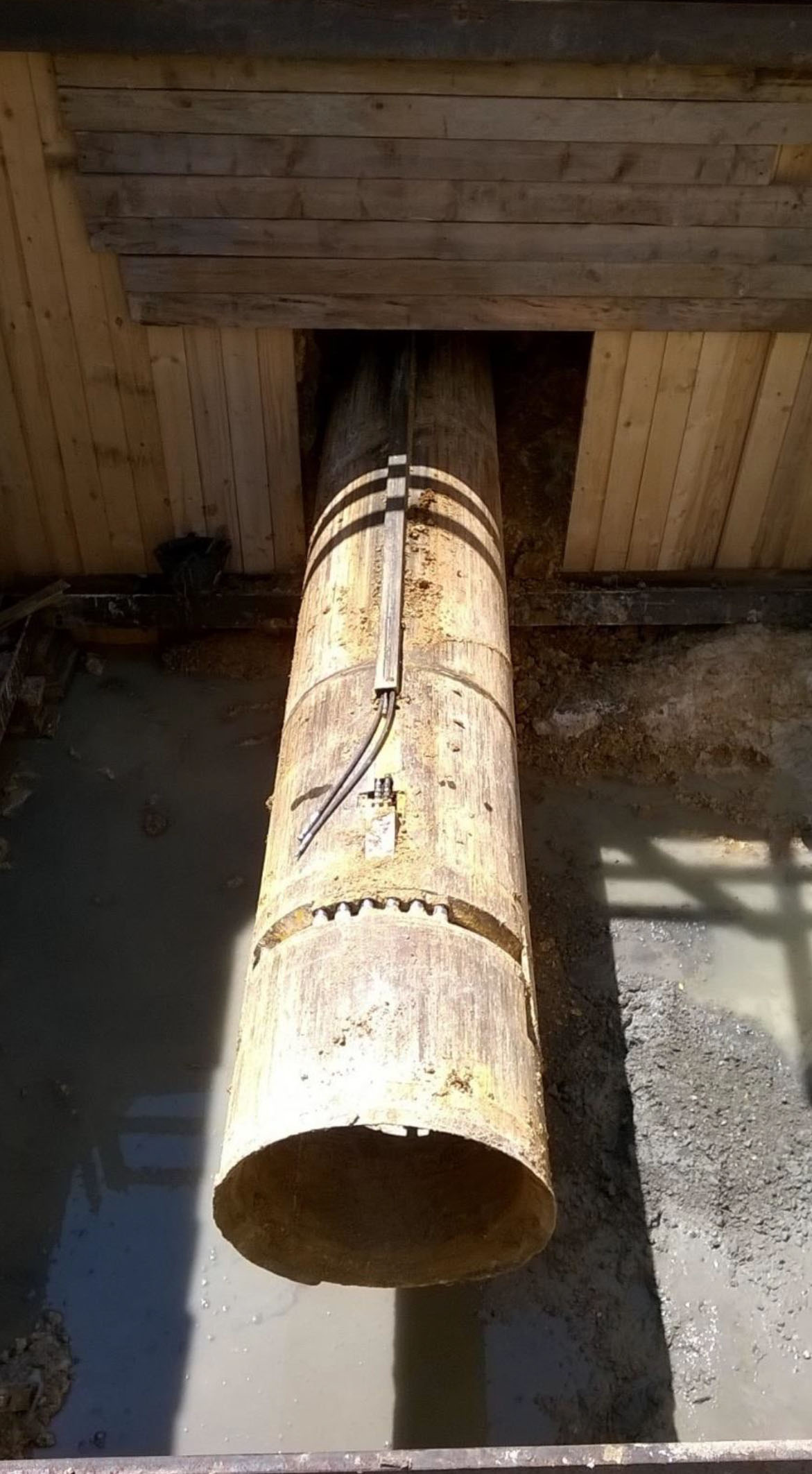

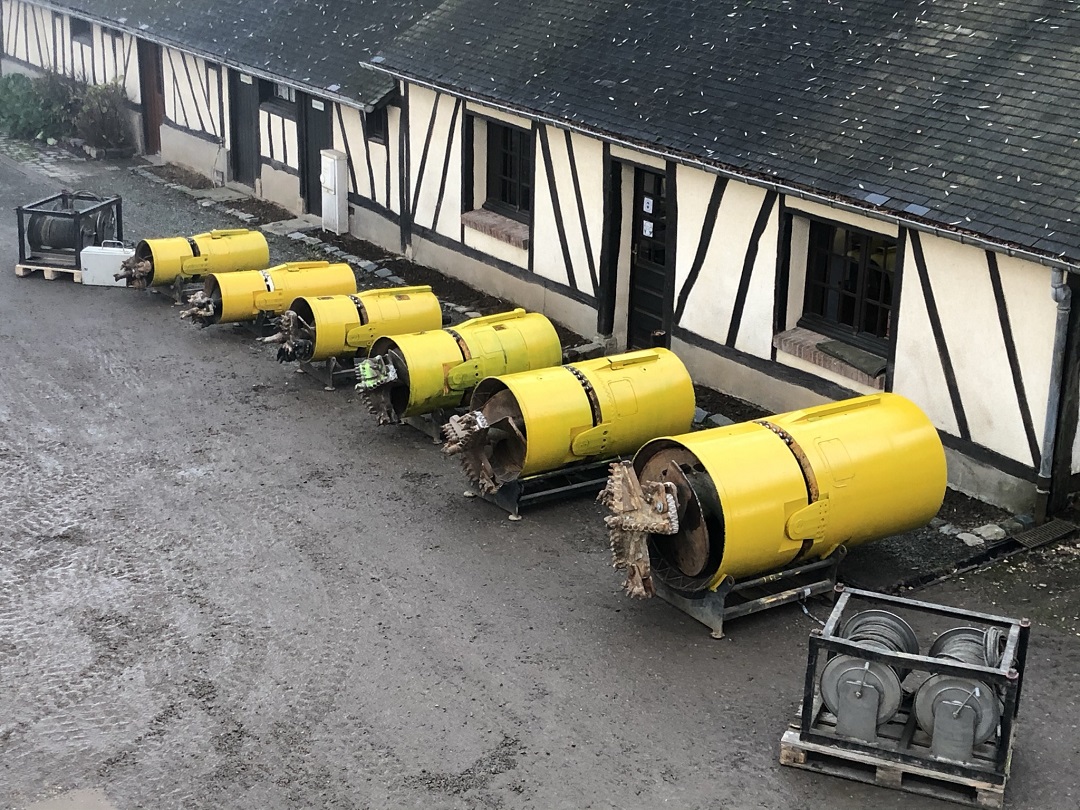

La trousse orientable est un outil de fonçage acier qui s’additionne au procédé de tarière classique, permettant un contrôle visuel permanent de la pente du tube acier durant le fonçage.
La trousse hydraulique est alignée et soudée sur le premier tube, celle-ci donne la pente (précision de +ou- 2mm/m) du fonçage via des inclinomètres situés sur la trousse. Celle-ci est reliée en permanence à un écran digital situé à côté de la foreuse. La trajectoire peut être légèrement modifiée si besoin et si le terrain le permet à l'aide des vérins hydrauliques situés sur la trousse.

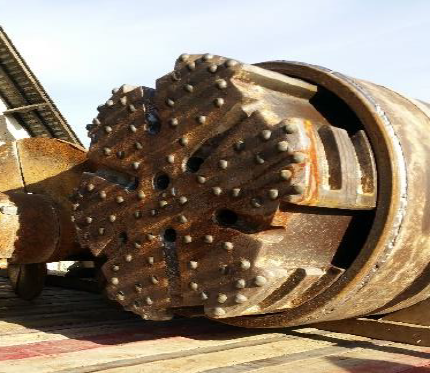

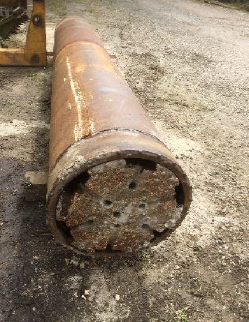

Marteau fond de trou
Cet outil s’additionne au procédé de tarière classique et permet de forer dans des terrains dits compacts.

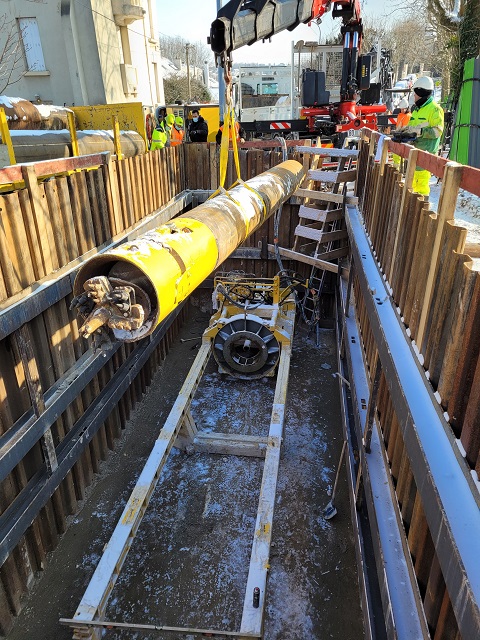

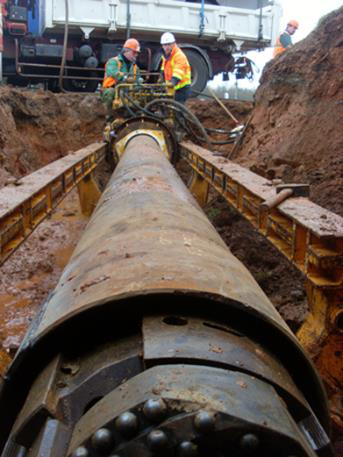

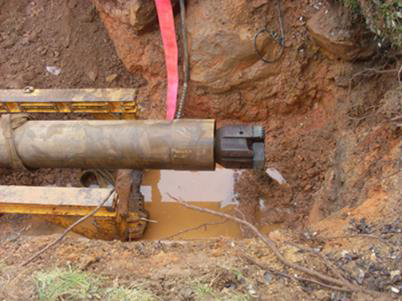

Le marteau fond de trou est alimenté par un compresseur à air. Il est installé à l'avant du tube sur les tarières. La roto-percussion du marteau permet de traverser les terrains compacts (inférieur à 90 Mpa).
-
Amenée de l’ensemble du matériel par camion remorque et camionnette sur chantier
et balisage de la zone de travail.

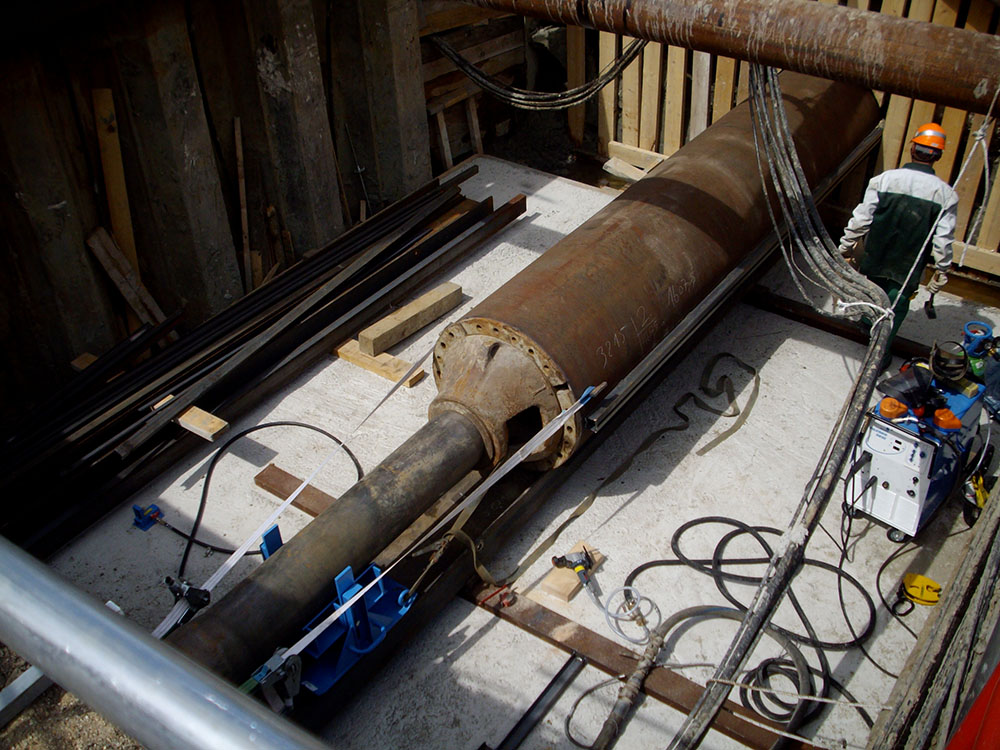

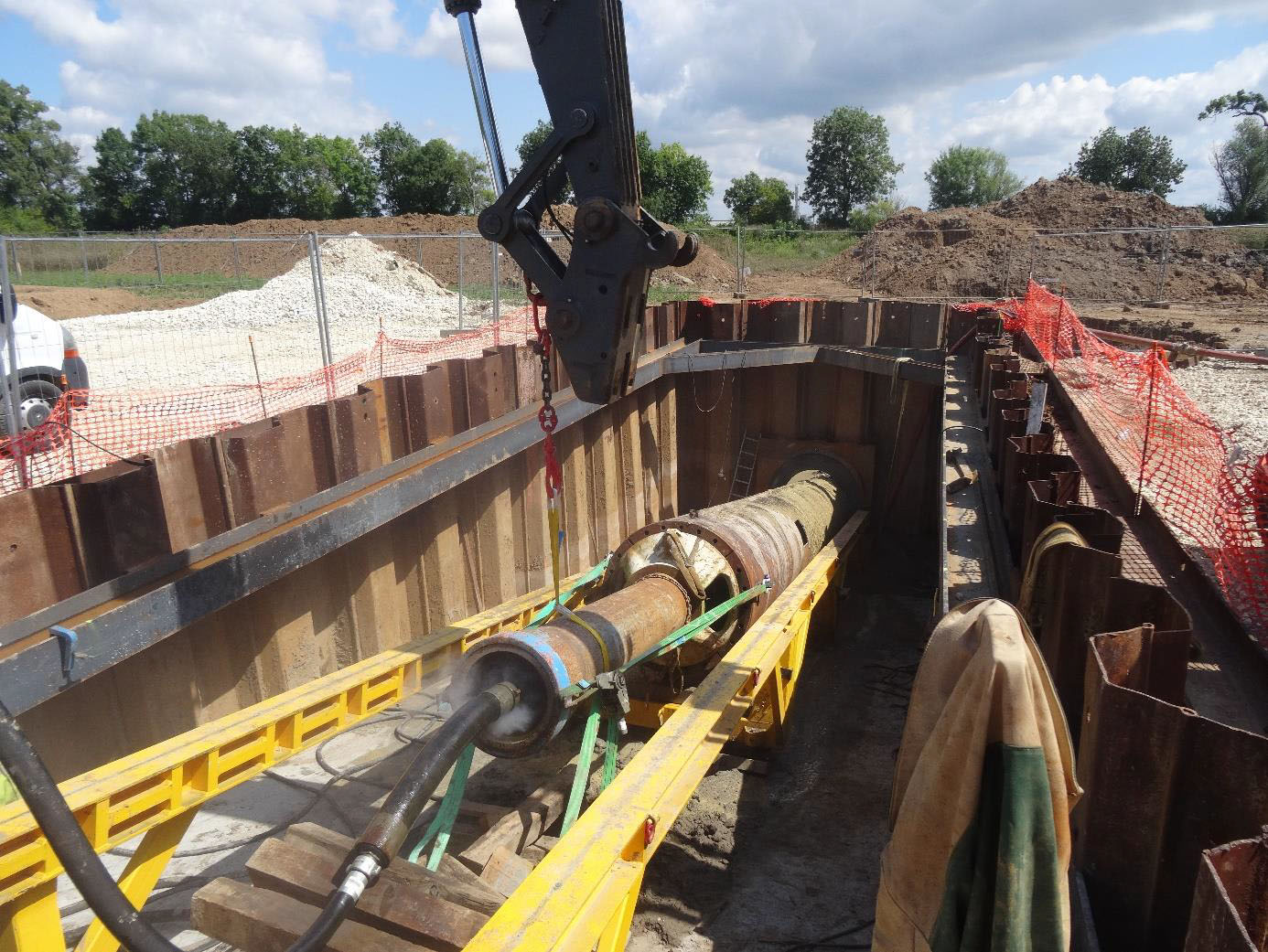

Mise en place du rail de guidage au niveau du fond de fouille, calage et implantation du tube acier selon le fonçage à réaliser. -

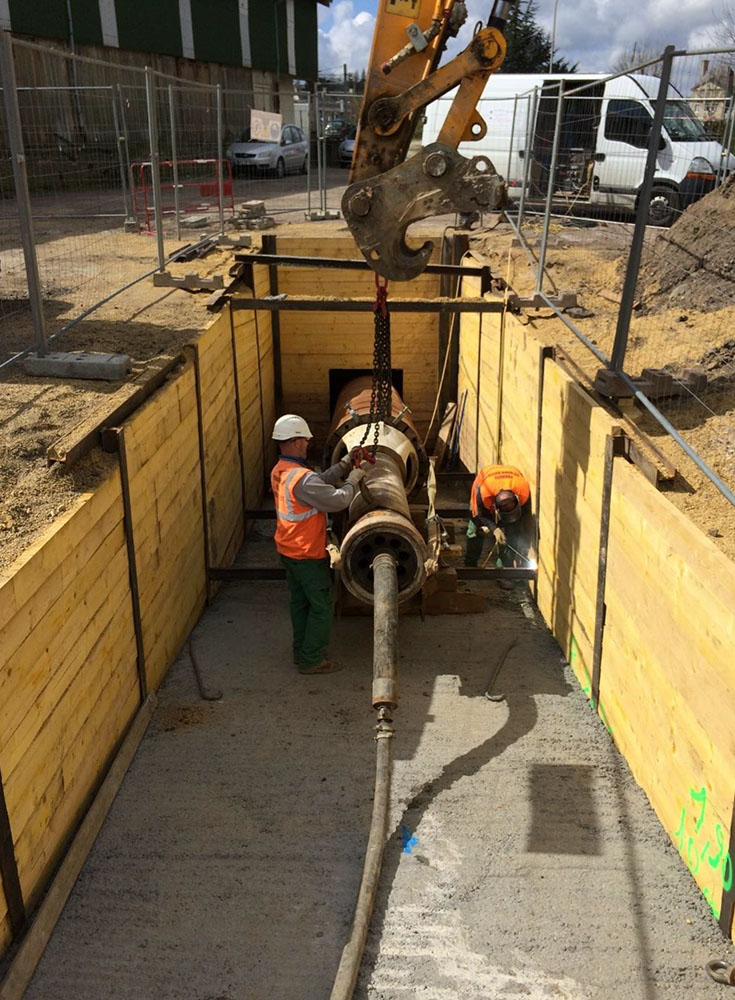

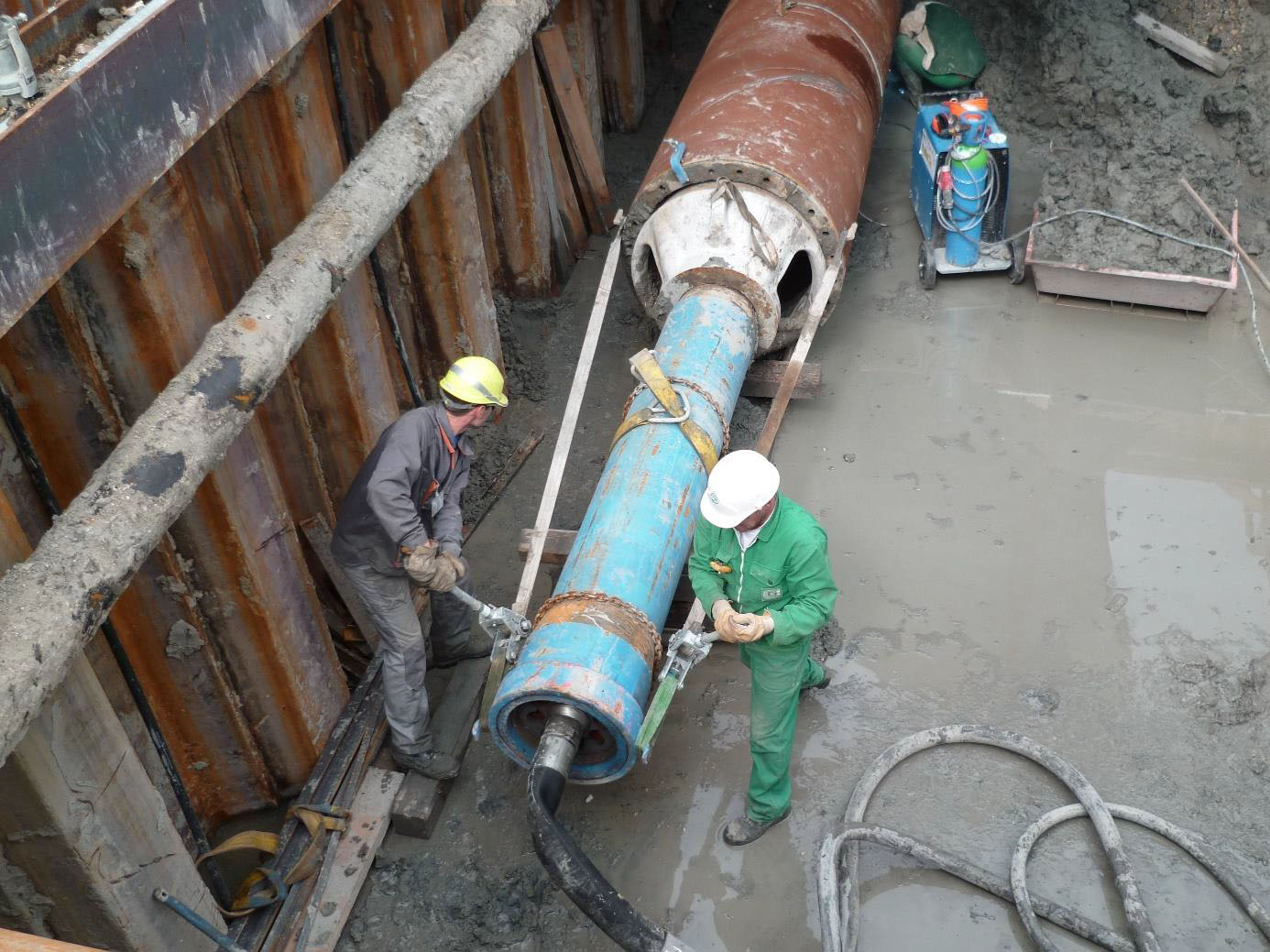

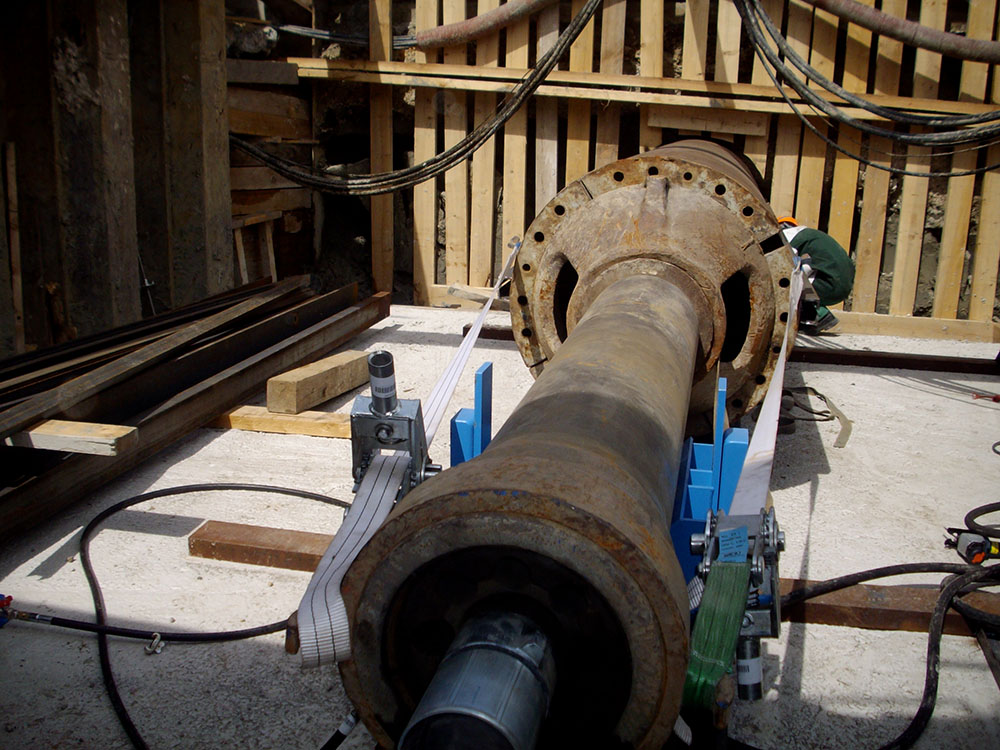

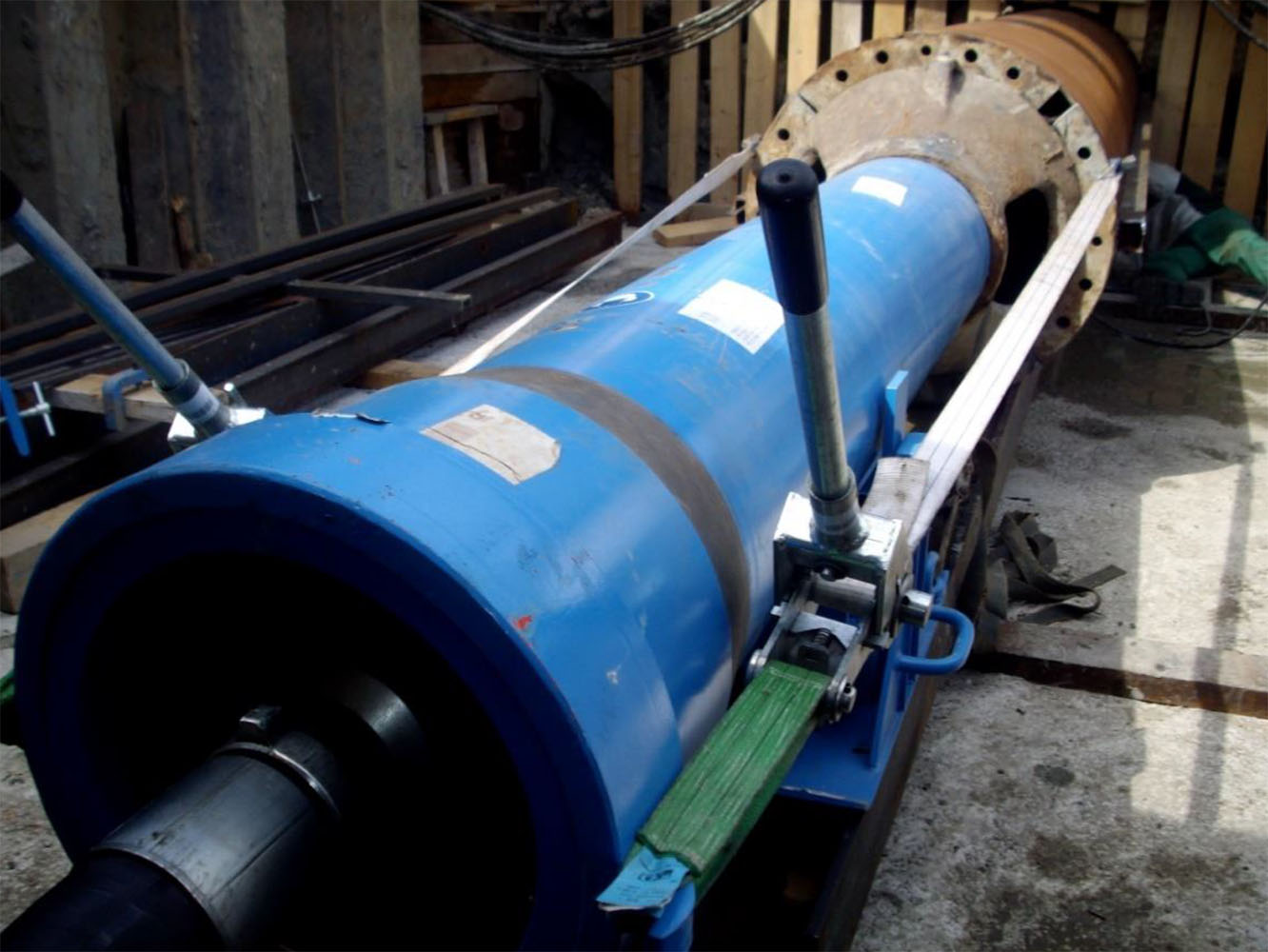

Fixation du casque et du pousse-tube derrière le premier tube acier.
-

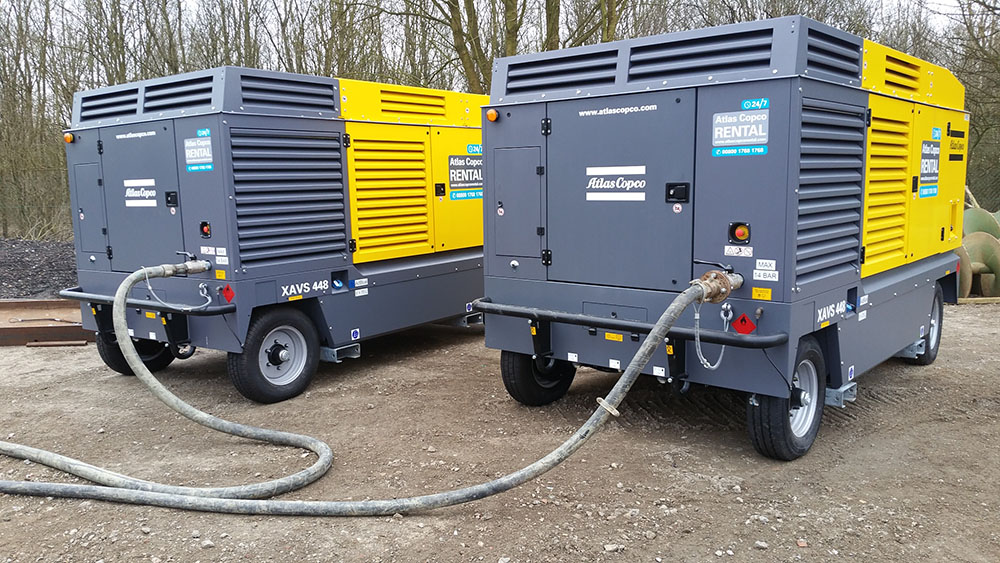

Alimentation en air avec un ou plusieurs compresseurs.
-
Battage du premier tube et contrôle visuel permanent des opérations.
-
Mise en place du second tube, alignement bout à bout avec le premier et soudure à
l’arc des deux tubes acier.
-
Fonçage du second tube acier et contrôle visuel permanent des opérations.
-
Répétition de ces opérations et arrivée du fonçage dans la fouille d’arrivée.
-
Repli de l’ensemble du matériel dans le camion remorque et le fourgon.

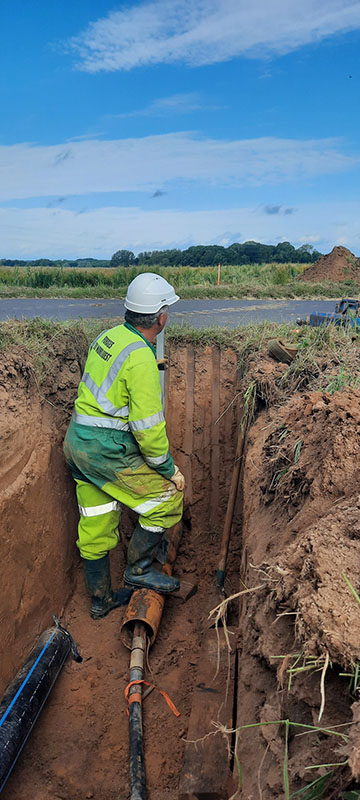

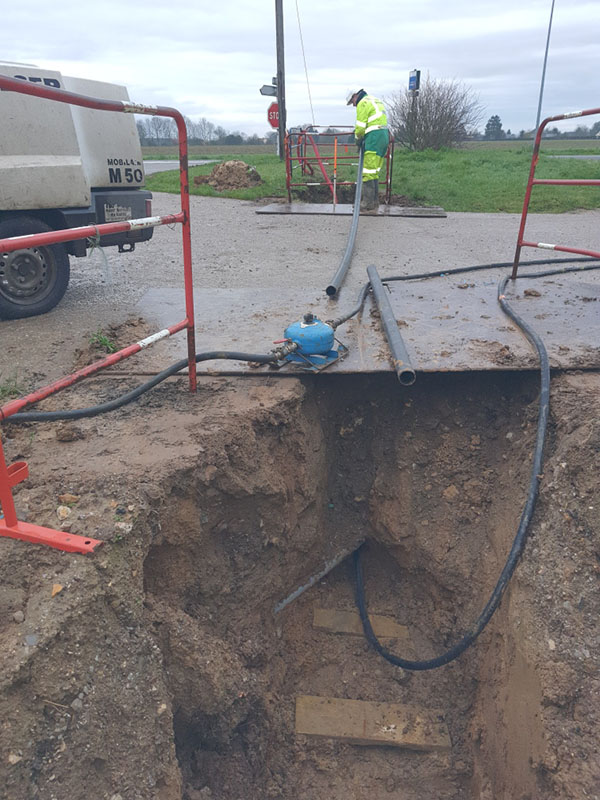

Fonçage horizontal à la fusée

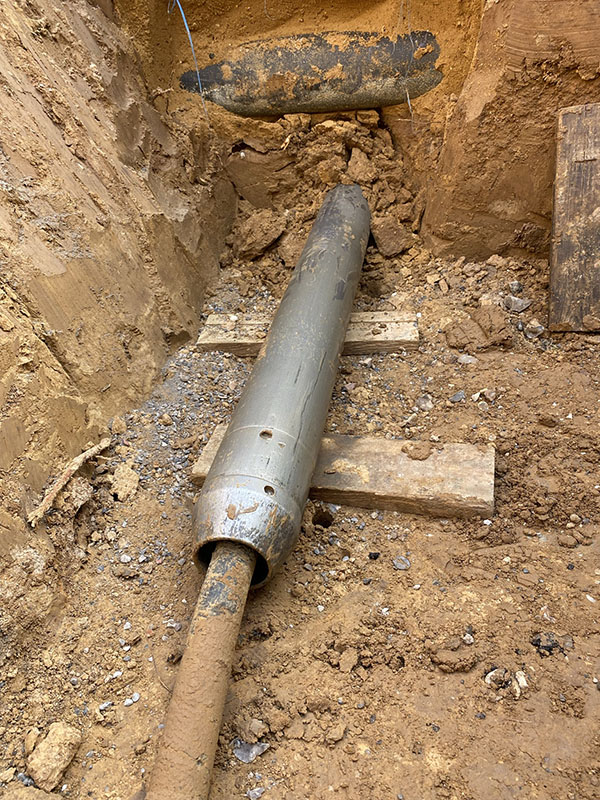

Les fonçages par fusées sont utilisés pour la pose souterraine sans tranchée de conduites ou de fourreaux polyéthylène. La fusée pneumatique fonctionne par compression de sol sans évacuation de matériaux et permet le passage de fourreaux pour des diamètres de 63 mm à 160 mm et sur des longueurs d'environ 12 m maximum.
Celle-ci fonctionne par battage à l'aide d'un compresseur à air. La trajectoire est donnée au moment du lancement en alignant correctement la machine, sans possibilité de modifier la direction pendant le fonçage.
-

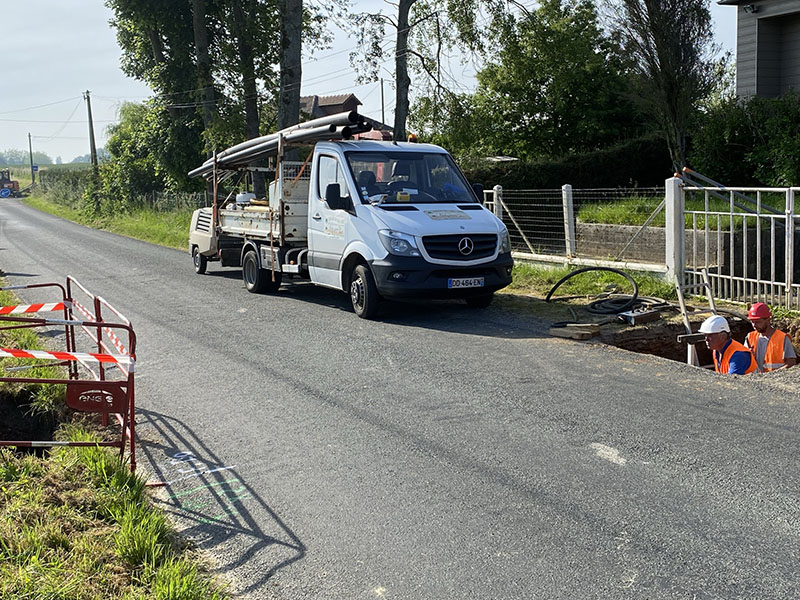

Amenée du matériel (camionnette et compresseur) jusqu’au chantier.
Détection et repérage des réseaux existants / obstacles suivant les retours DICT avec le chef de chantier. -

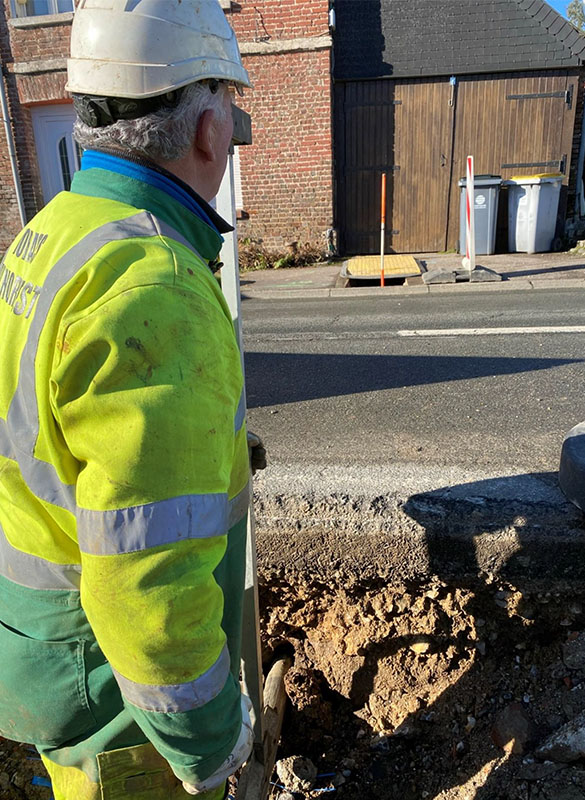

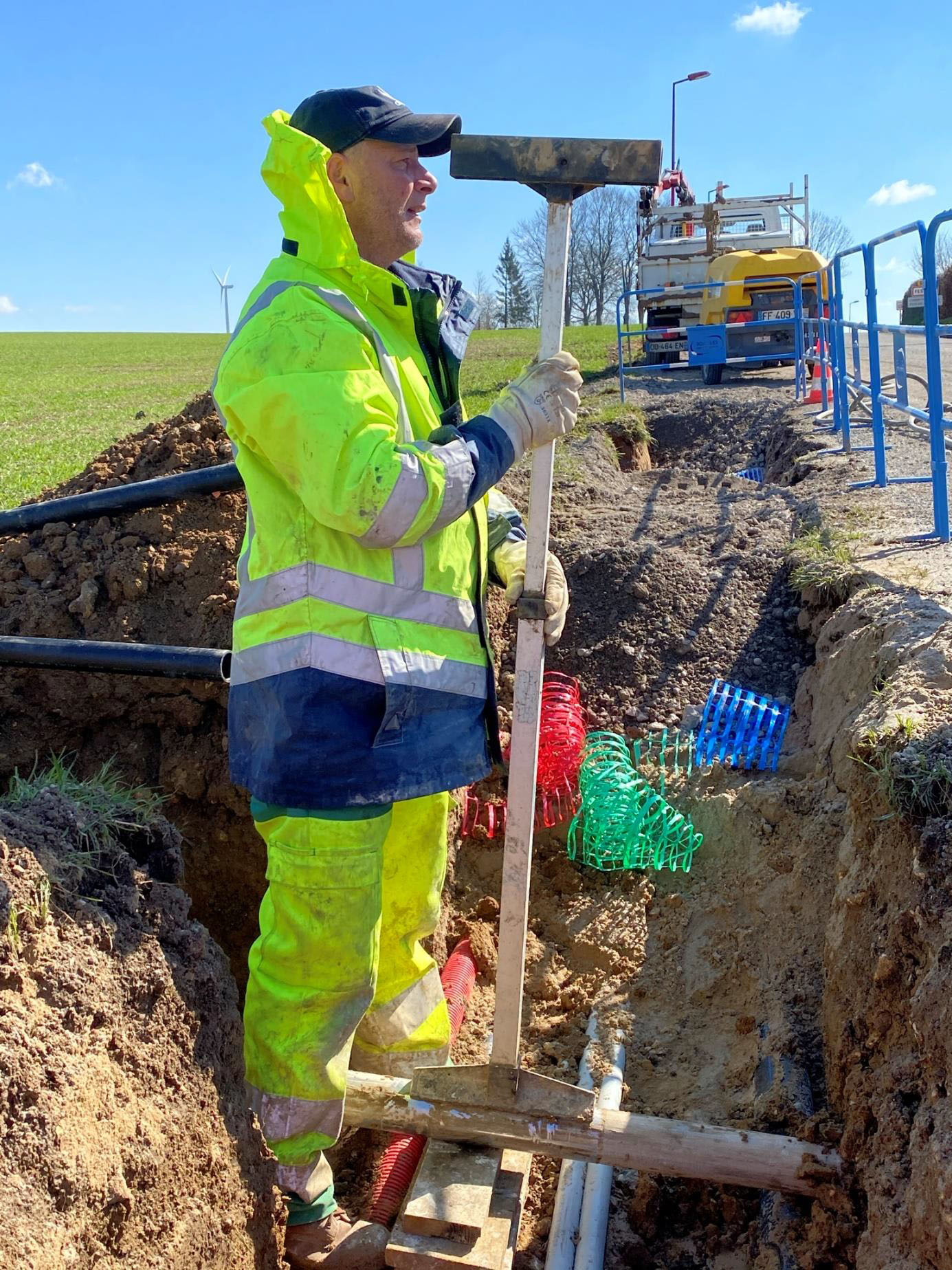

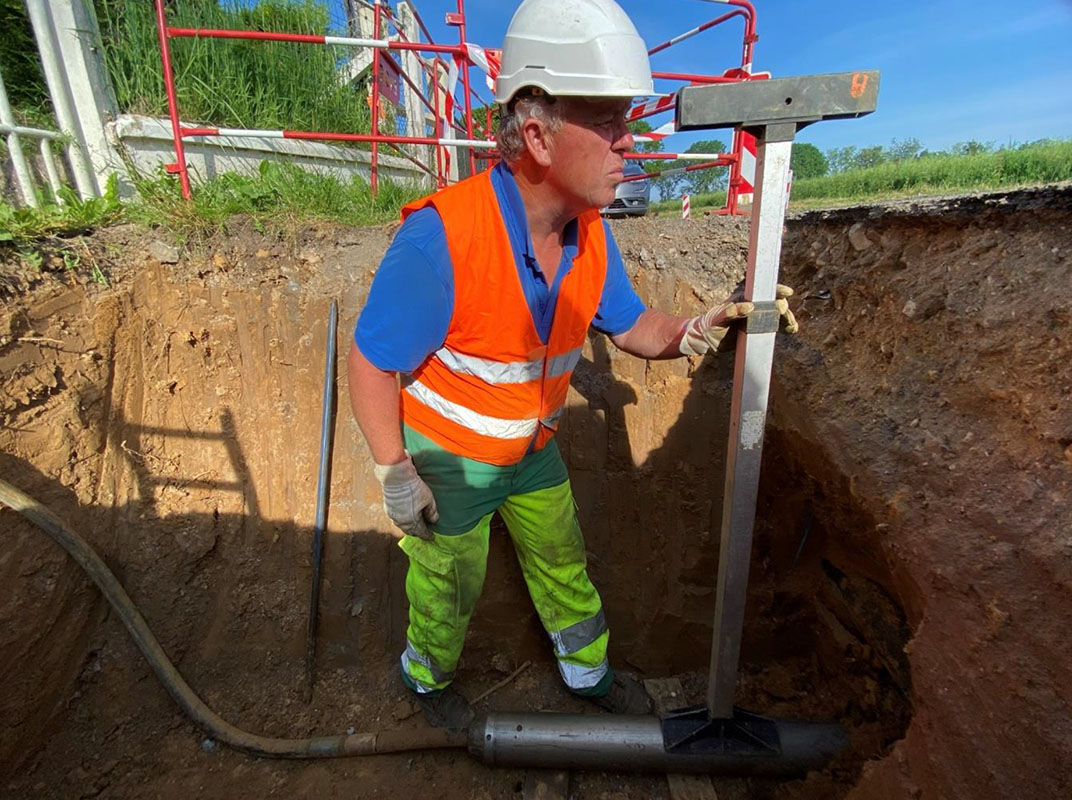

Calage et alignement de la fusée au moyen d’une mire, selon le jalon en fouille de réception.
-
Vérification du niveau de la fusée avant qu’elle soit complètement en terre.
-
Réalisation du fonçage en surveillant l’avancement du flexible et préparation du fourreau ou de la conduite.
-

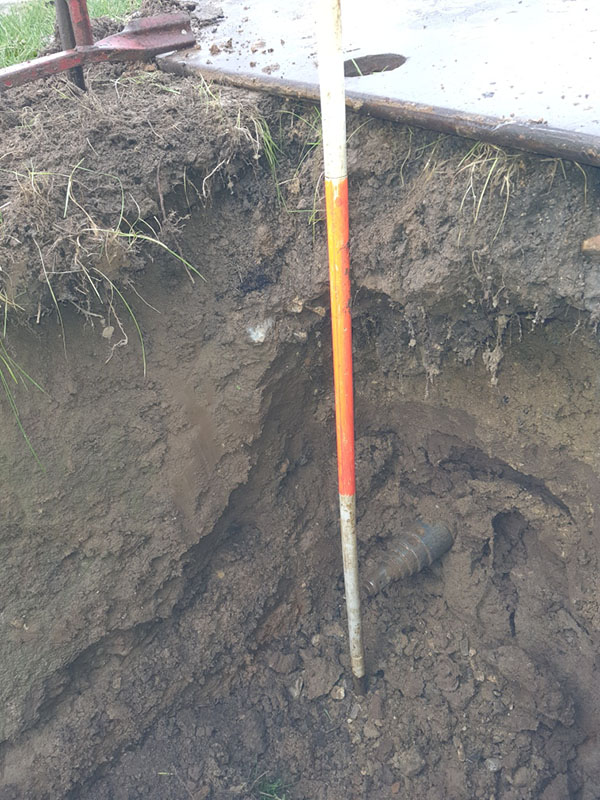

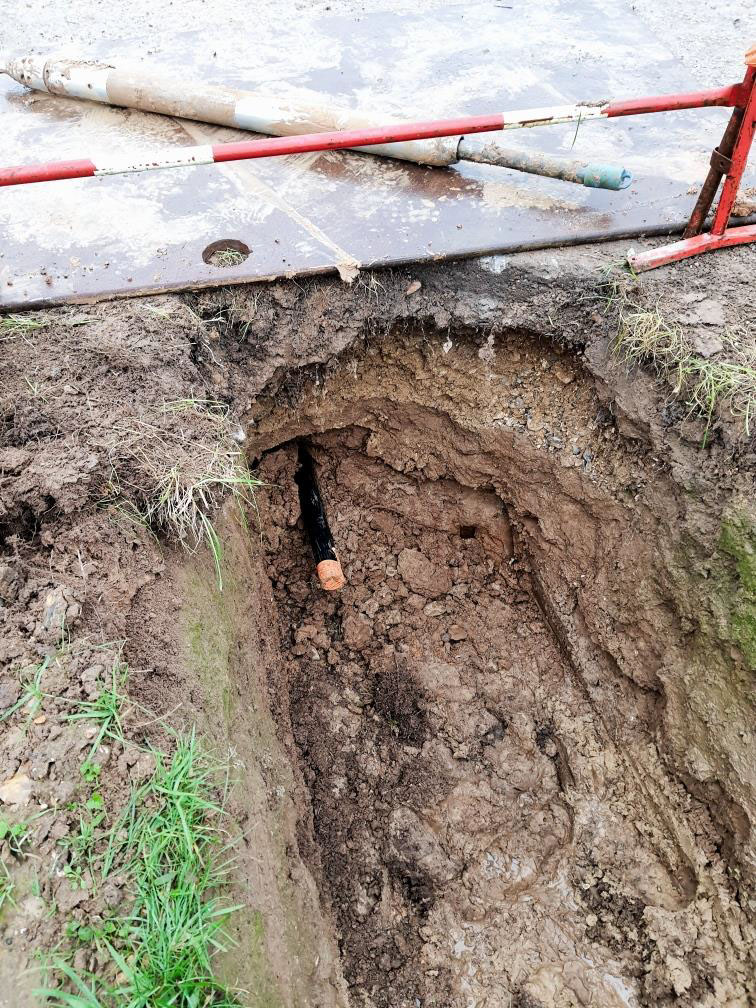

Arrivée de la fusée dans la fouille.
-

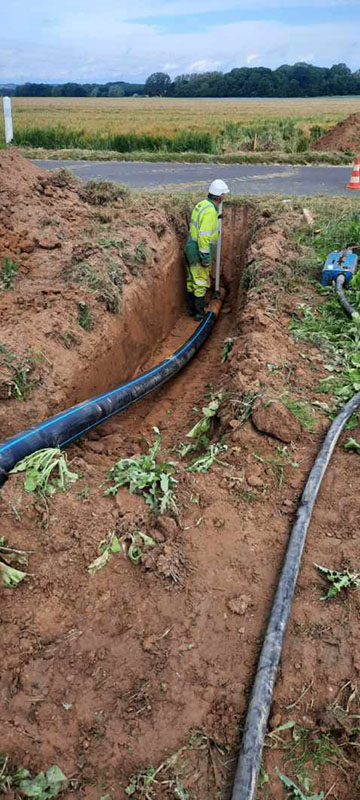

Repli de la fusée et mise en place du fourreau dans le conduit.
