Forage dirigé

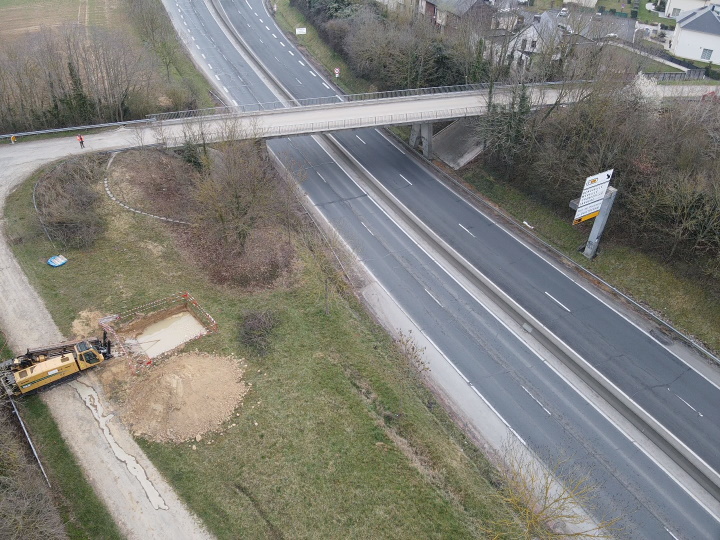

Le forage dirigé permet de s’affranchir d’un grand nombre d’obstacles tels que les voies ferrées, ronds-points, routes et autoroutes, rivières et fleuves, zones naturelles protégées, en zones urbaines ou rurales, sans réalisation de tranchée, tout en évitant les autres réseaux souterrains.

Avec ses différentes foreuses, Forages du Nord-Ouest peut mettre en place des fourreaux et conduites en PEHD (Ø63 mm jusqu'au Ø450 mm sur des longueurs allant de 15 mètres à 350 mètres) mais également des conduites en fonte ou en acier.

  • Fourreaux et conduites PEHD

    Pour la réalisation de forages dirigés, voici les différentes étapes :

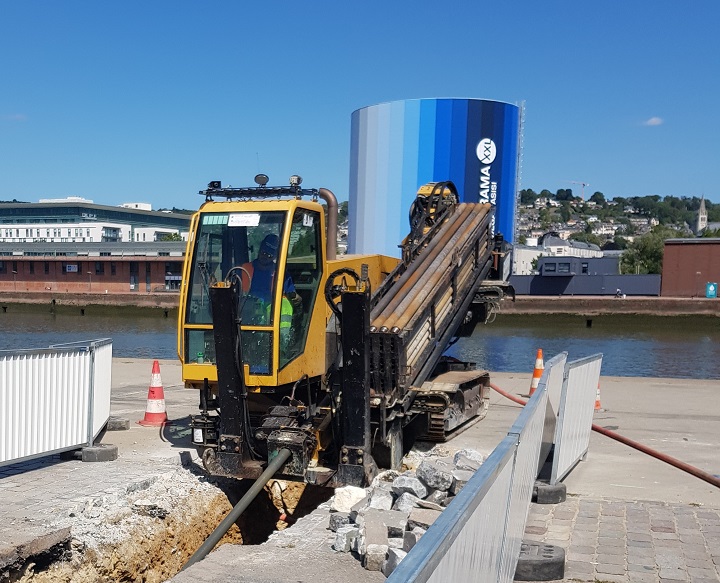

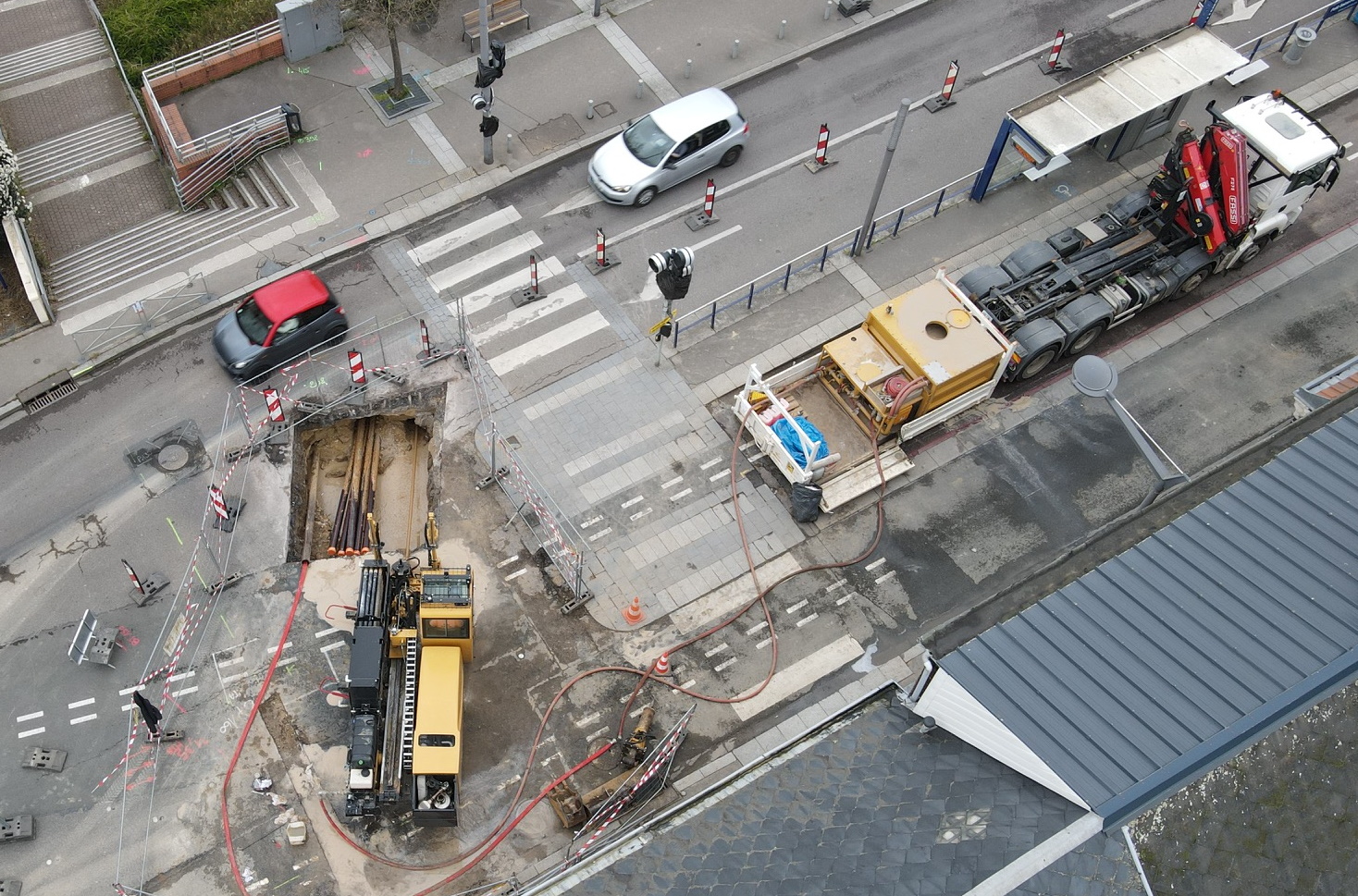

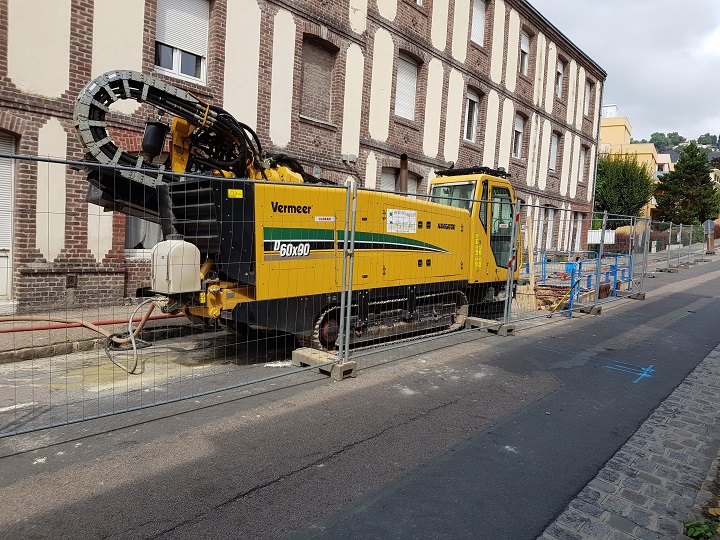

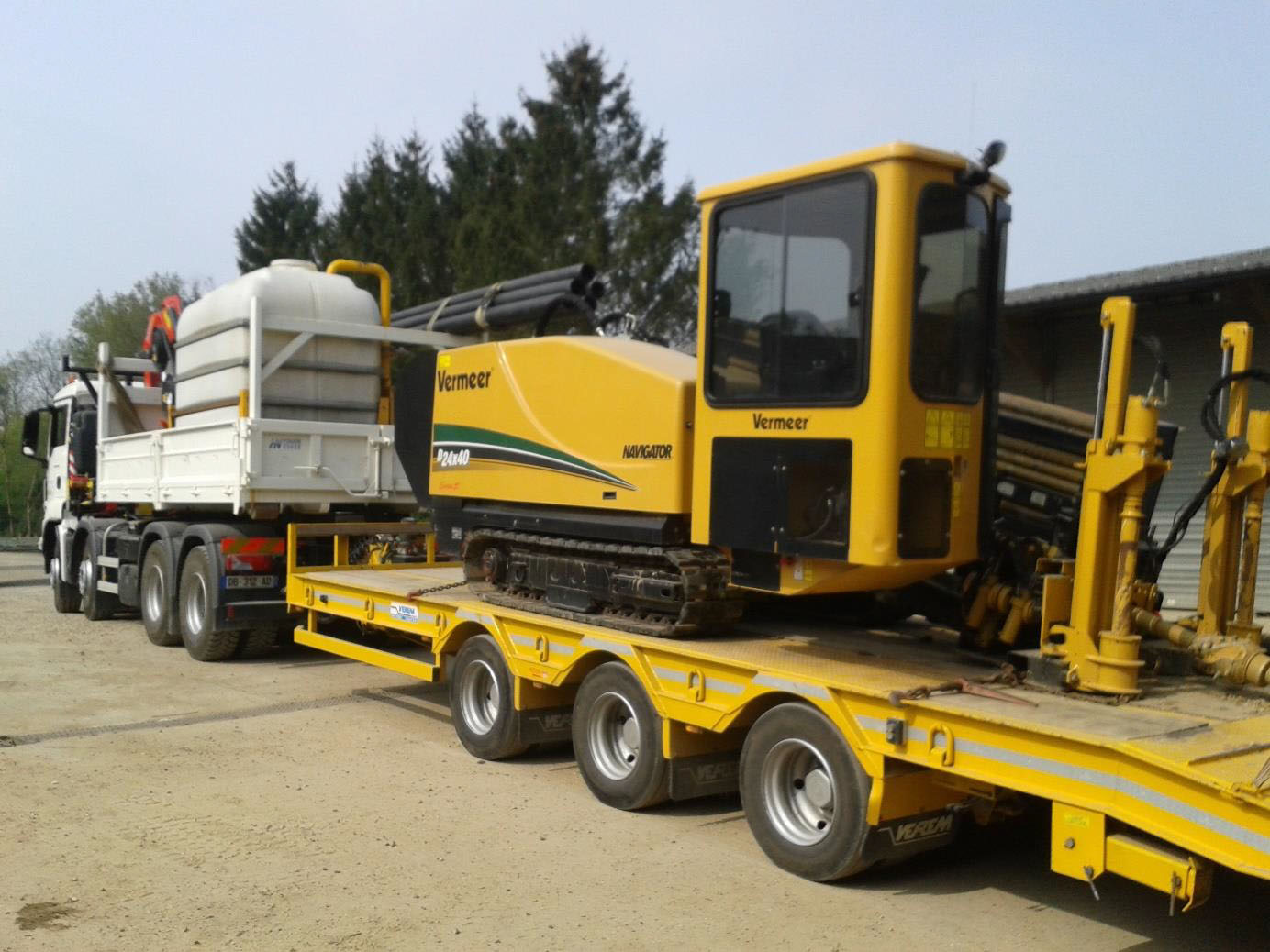

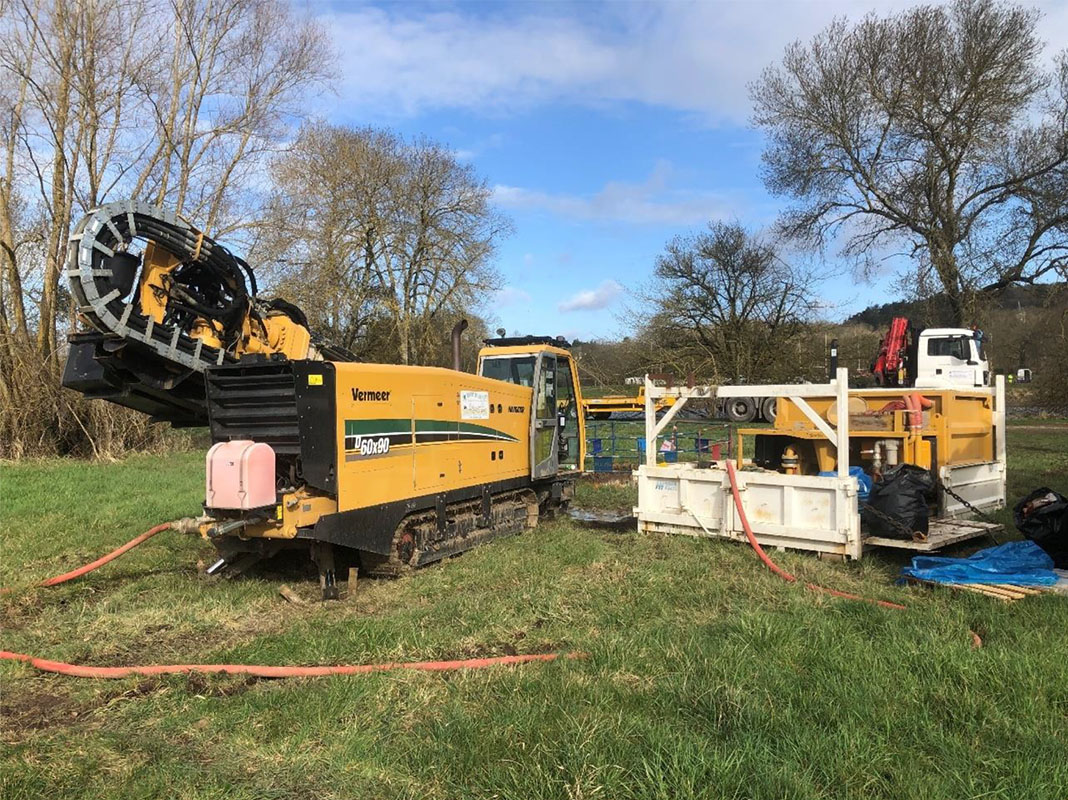

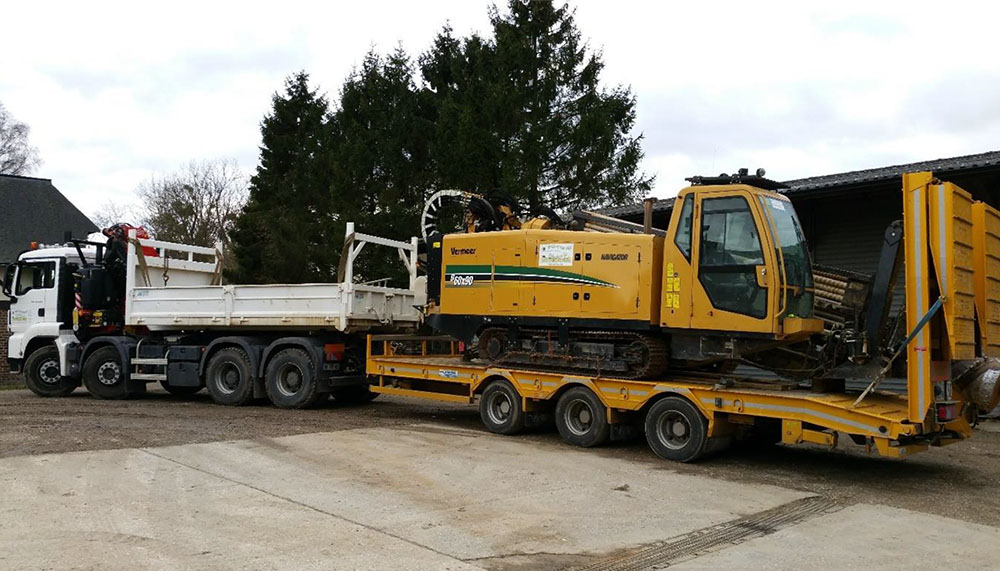

  • puce Stationnement du camion et de sa remorque, puis mise en place de la foreuse.

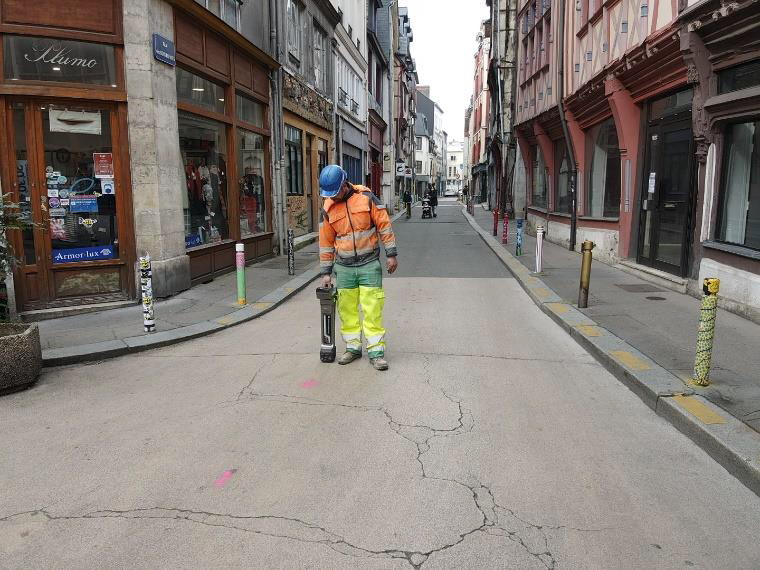

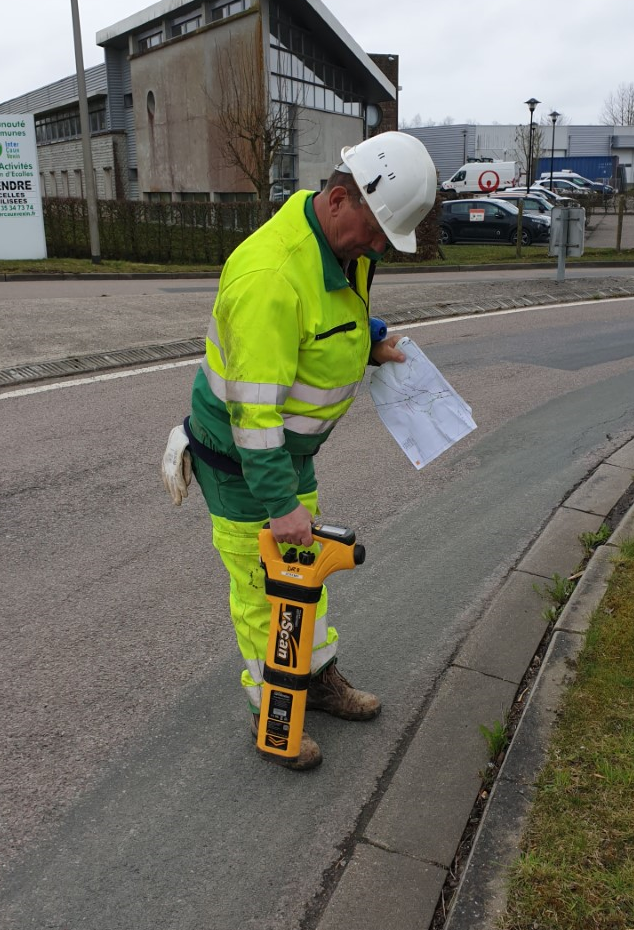

  • puce Préparation du tir pilote, détection et repérage des réseaux existants et des obstacles.

  • Fourreaux et conduites PEHD

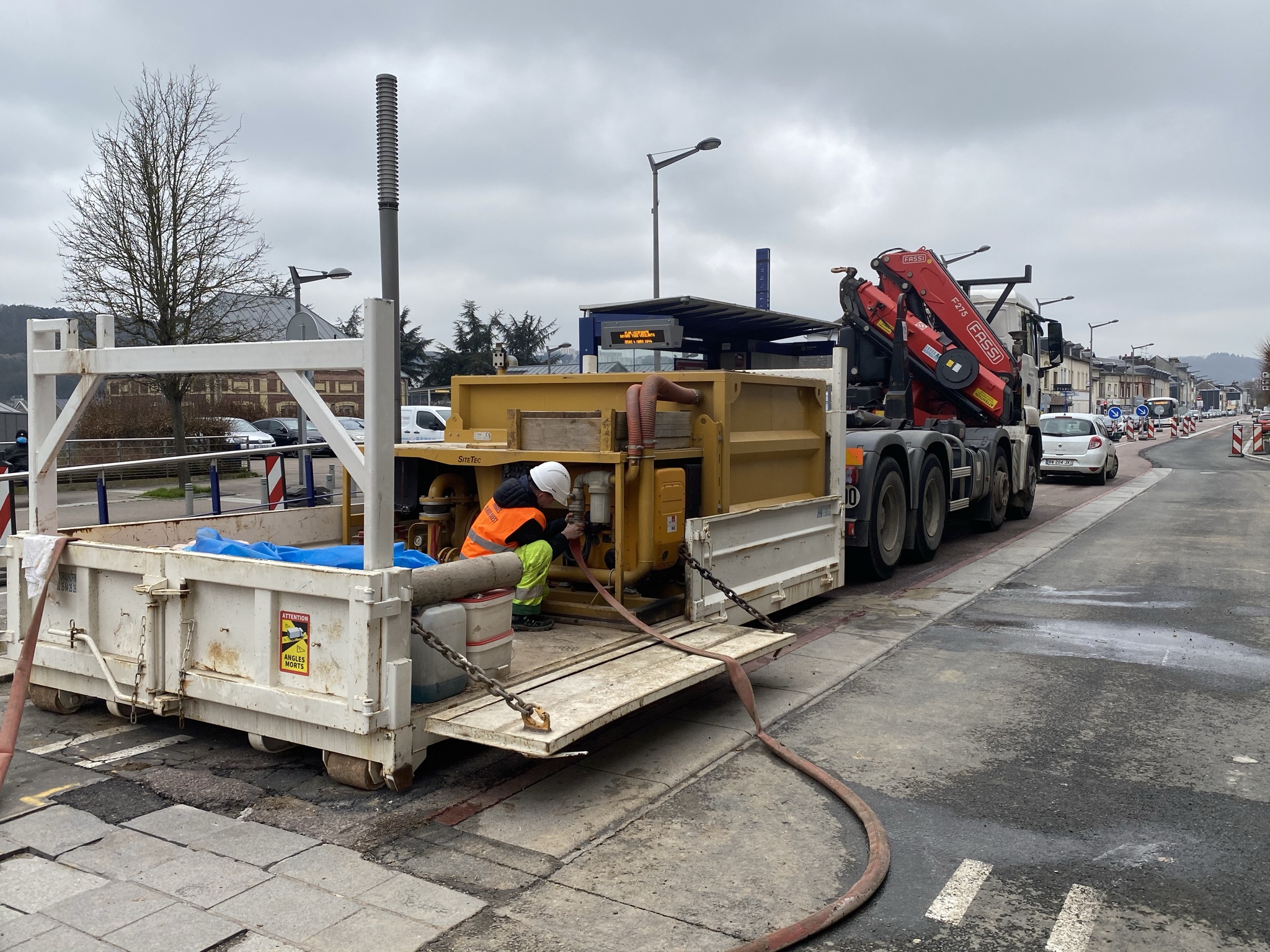

    puce Préparation de la bentonite dans la centrale de malaxage.

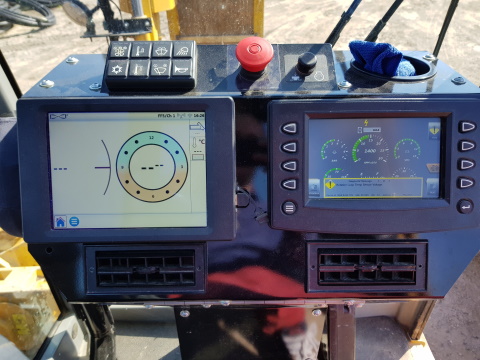

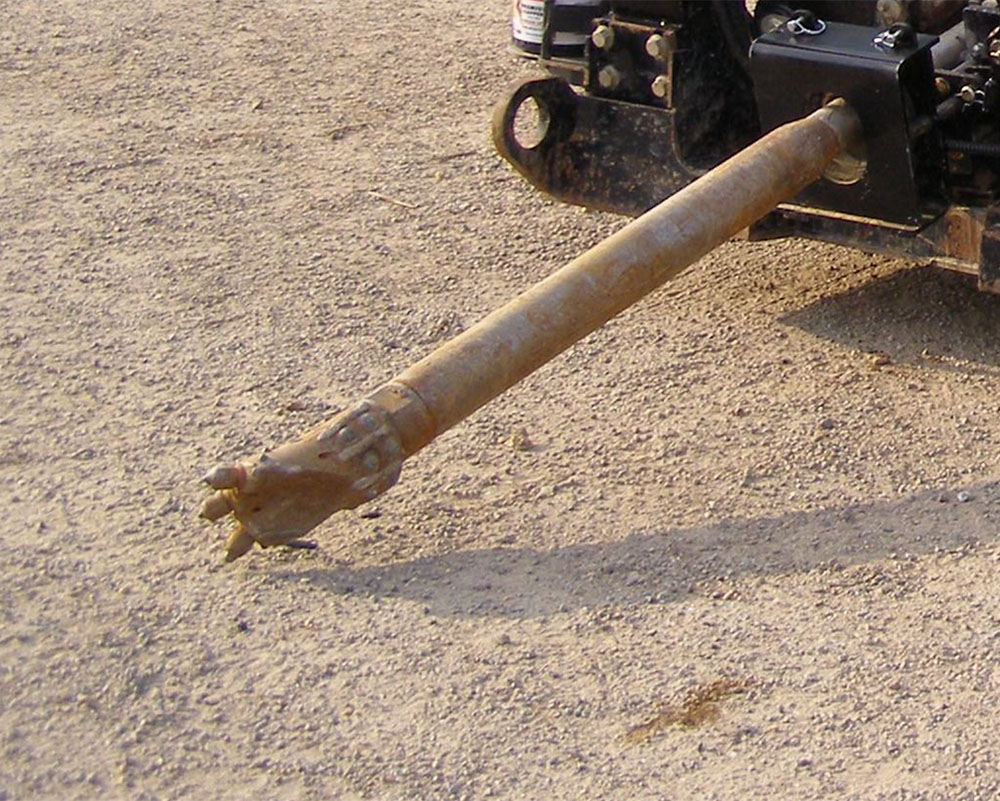

  • puce Réalisation du tir pilote : celui-ci est réalisée grâce à une tête située à l'avant du train de tiges. Elle est constituée d'un corps de sonde et d'un méplat. Cette sonde permettra de mesurer en permanence à l’aide du détecteur la profondeur, la pente, la position ainsi que la direction de la tête du forage. Ces informations sont transmises en temps réel à l’écran de pilotage dans la foreuse.

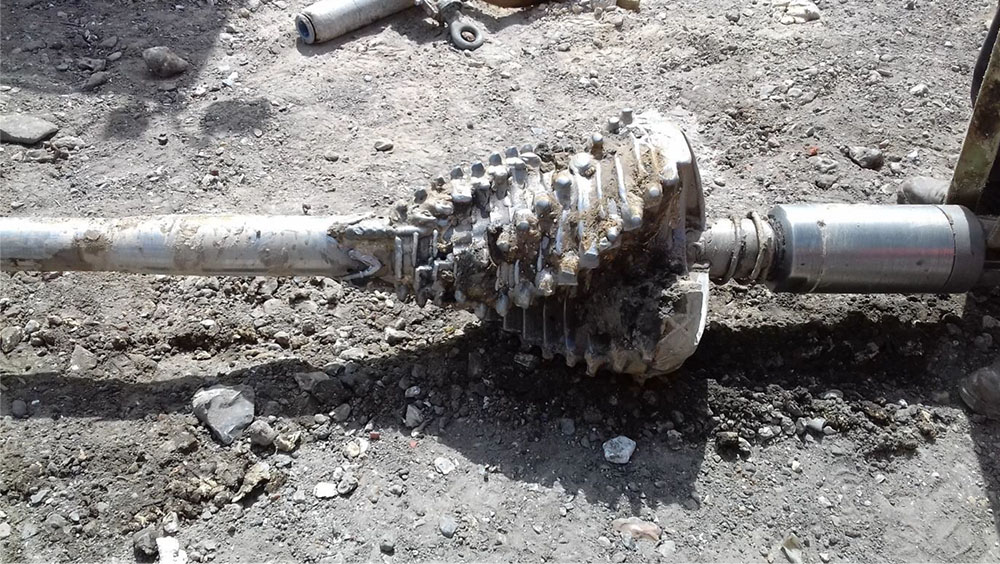

  • puce Réalisation des alésages : une fois le tir pilote terminé, la tête de forage est démontée, puis remplacée par un ou plusieurs aléseurs successifs (compter environ 1,2 à 1,5 x le diamètre de la conduite ou fourreau à poser).

    Cette opération consiste à augmenter le diamètre du trou foré afin de pouvoir mettre en place le fourreau ou la conduite. Ces alésages se font par rotation et injection de bentonite.

    Durant cette phase les opérateurs surveillent la bonne circulation des boues de forage mais également la pression d’injection.

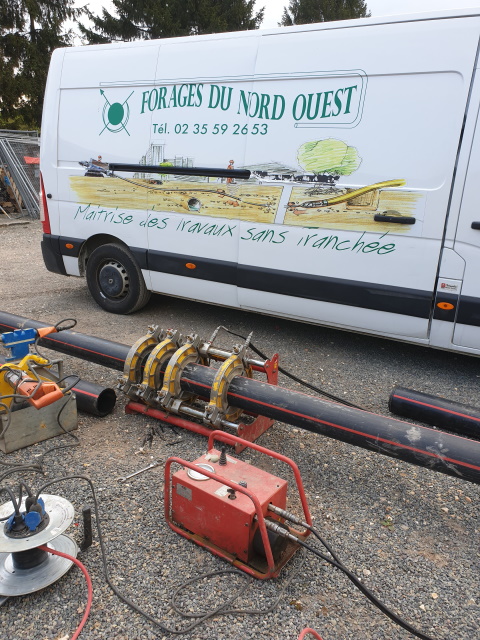

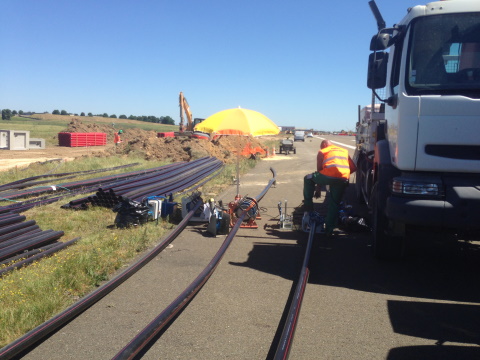

  • puce Préparation et soudure de la conduite ou des fourreaux en PEHD : les tubes sont alignés et soudés les uns aux autres par la technique dite de polyfusion.

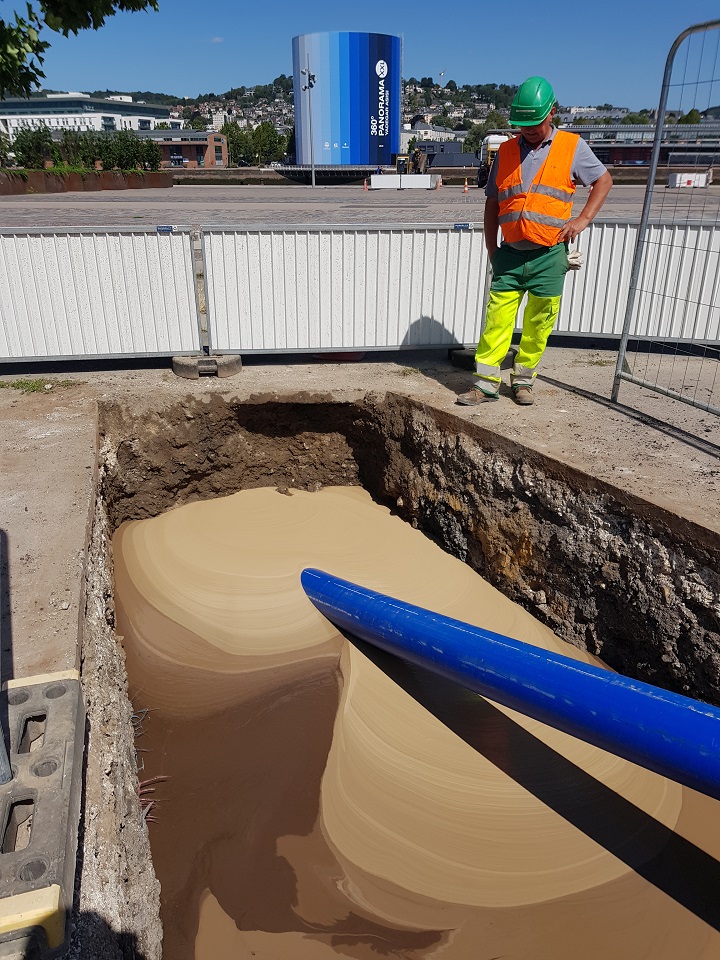

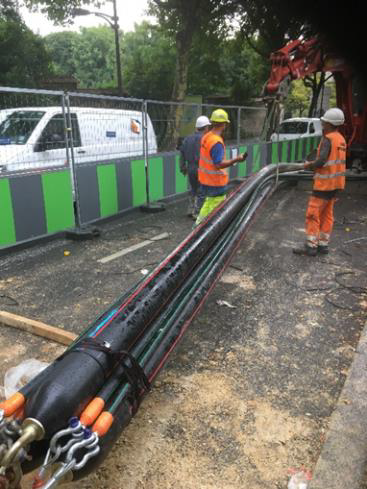

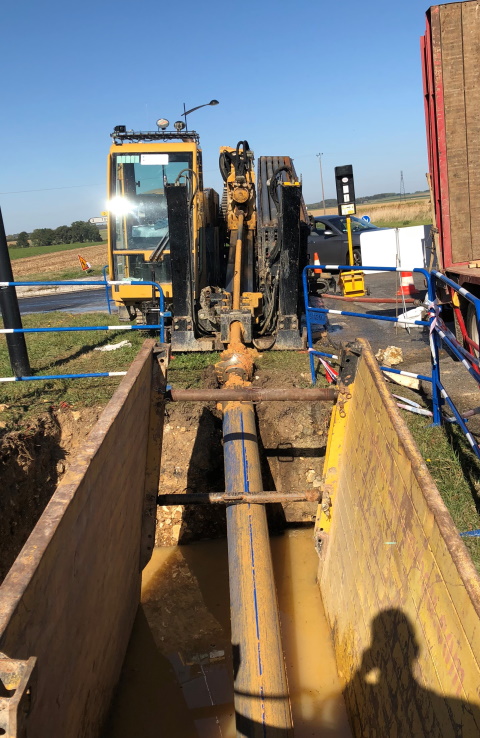

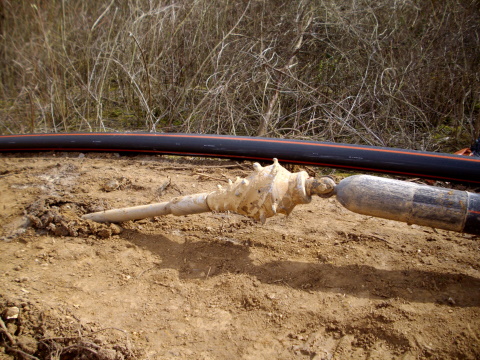

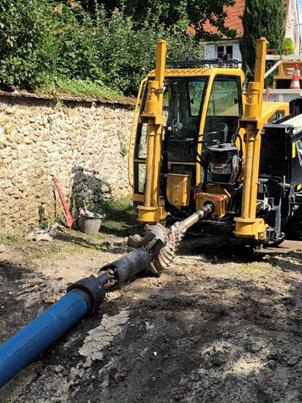

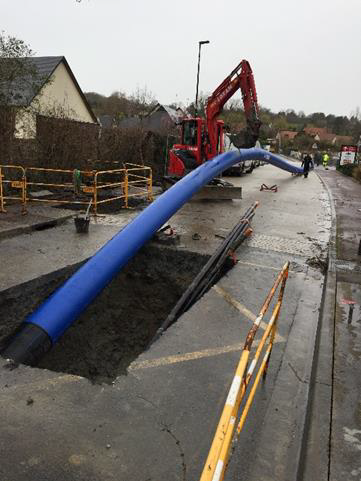

  • puce Tirage de la conduite ou des fourreaux en PEHD : une fois le dernier alésage terminé, la conduite ou les fourreaux sont accrochés à un émerillon derrière l’aléseur puis tirés jusqu’à la foreuse.

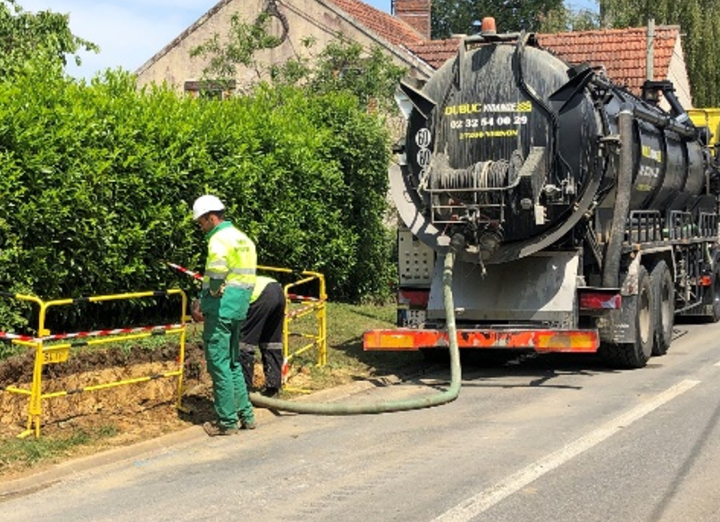

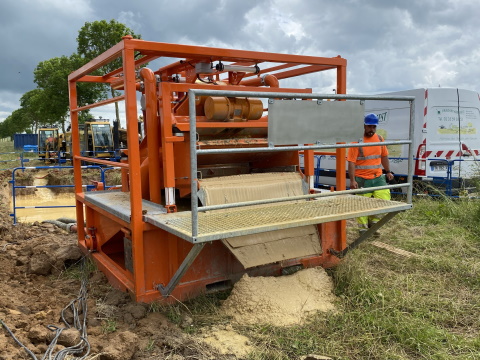

  • puce Pompage et recyclage de la bentonite durant les alésages et le tirage : ce type de déchet est envoyé dans un centre de traitement agréé ou traité sur place avec un recycleur.

  • puce Fin du forage et repli du matériel, nettoyage du chantier pour que le client termine ses travaux.



  • Canalisations en acier

    Il est également possible de mettre en place une conduite en acier en forage dirigé. Cela nécessite un profil en long précis et une étude de sol. La conduite est soudée en amont et il est important de prévoir des moyens de levage adéquats lors du tirage. En effet les contraintes de ce type de conduite et le rayon de courbure sont différents du PEHD.

    Ce type de forage est plus spécifique et nécessite plus de préparation qu’un forage traditionnel en PEHD. Nous en réalisons pour le compte de GRT GAZ principalement.

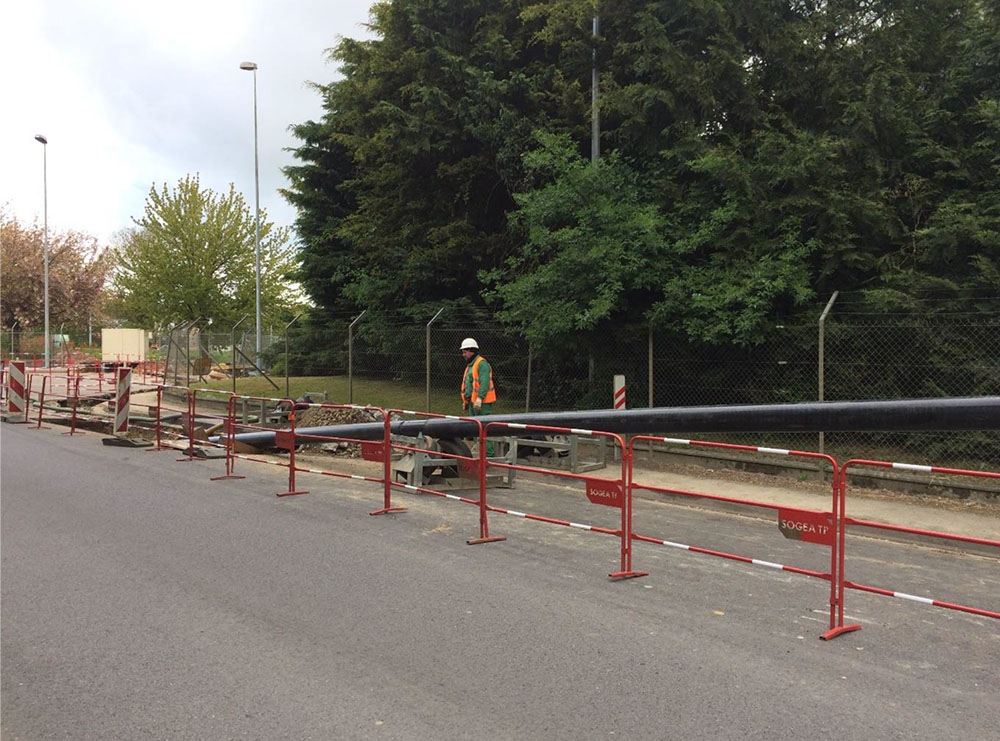

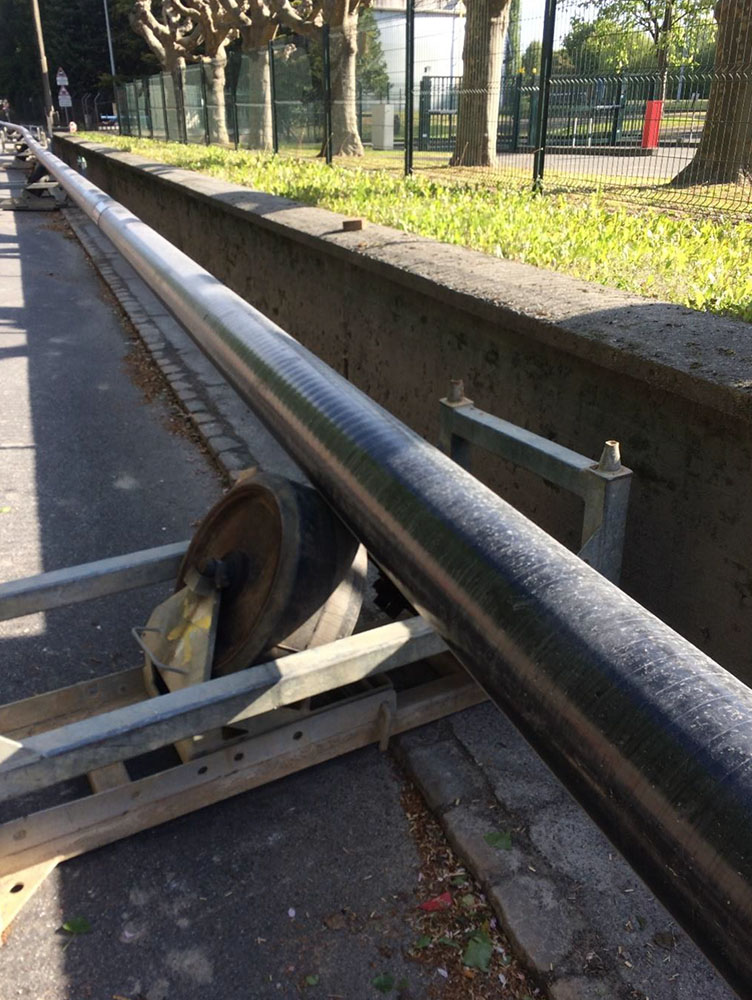

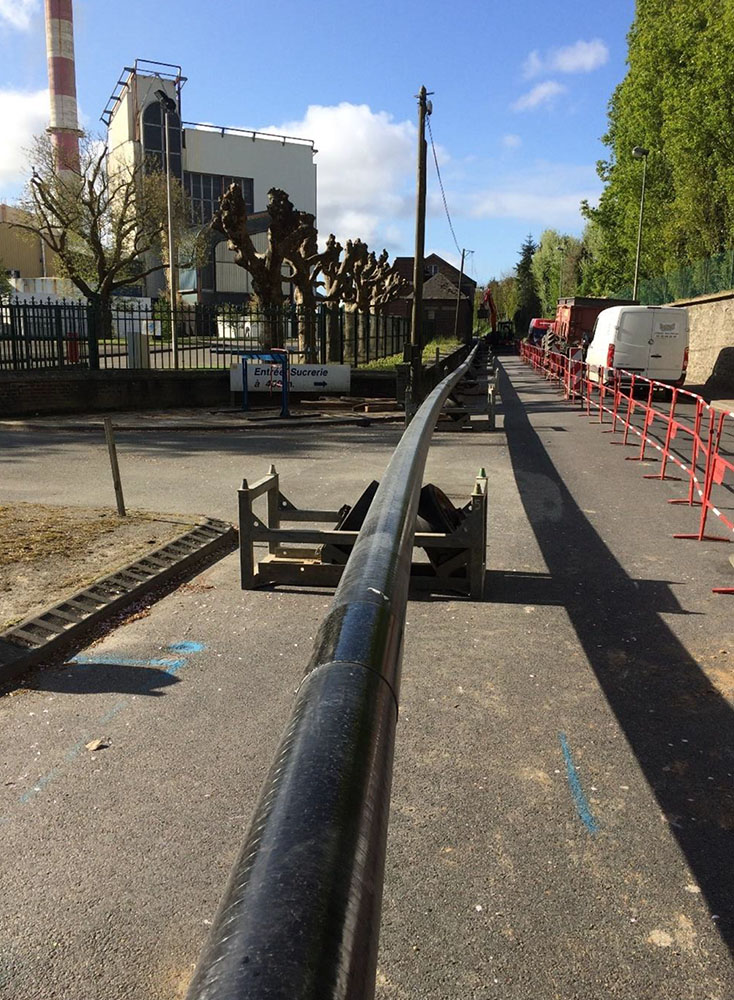

  • puce Préparation de la conduite en acier et mise en place sur des galets.

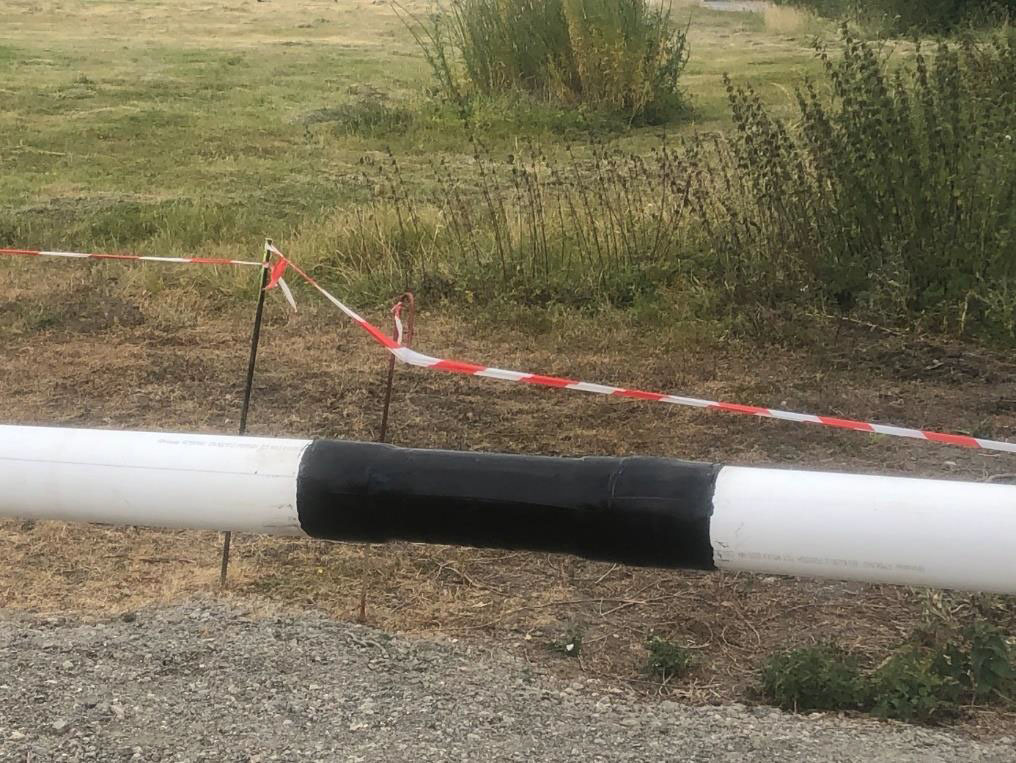

  • puce Soudure et joint au niveau entre chaque tube acier.

    Canalisations en acier
  • Canalisations en acier

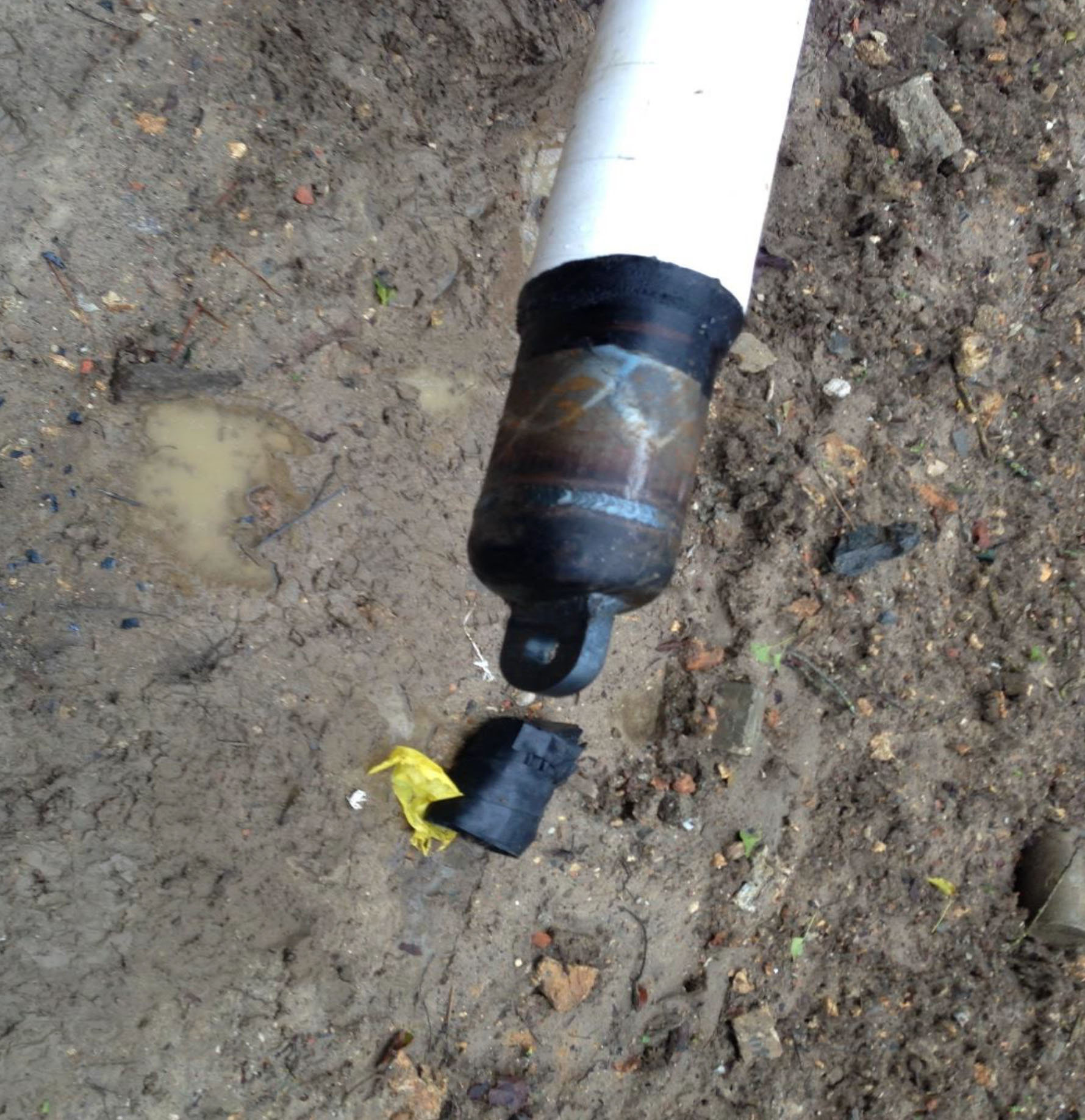

    puce Tête de tirage spécifique pour la conduite acier.

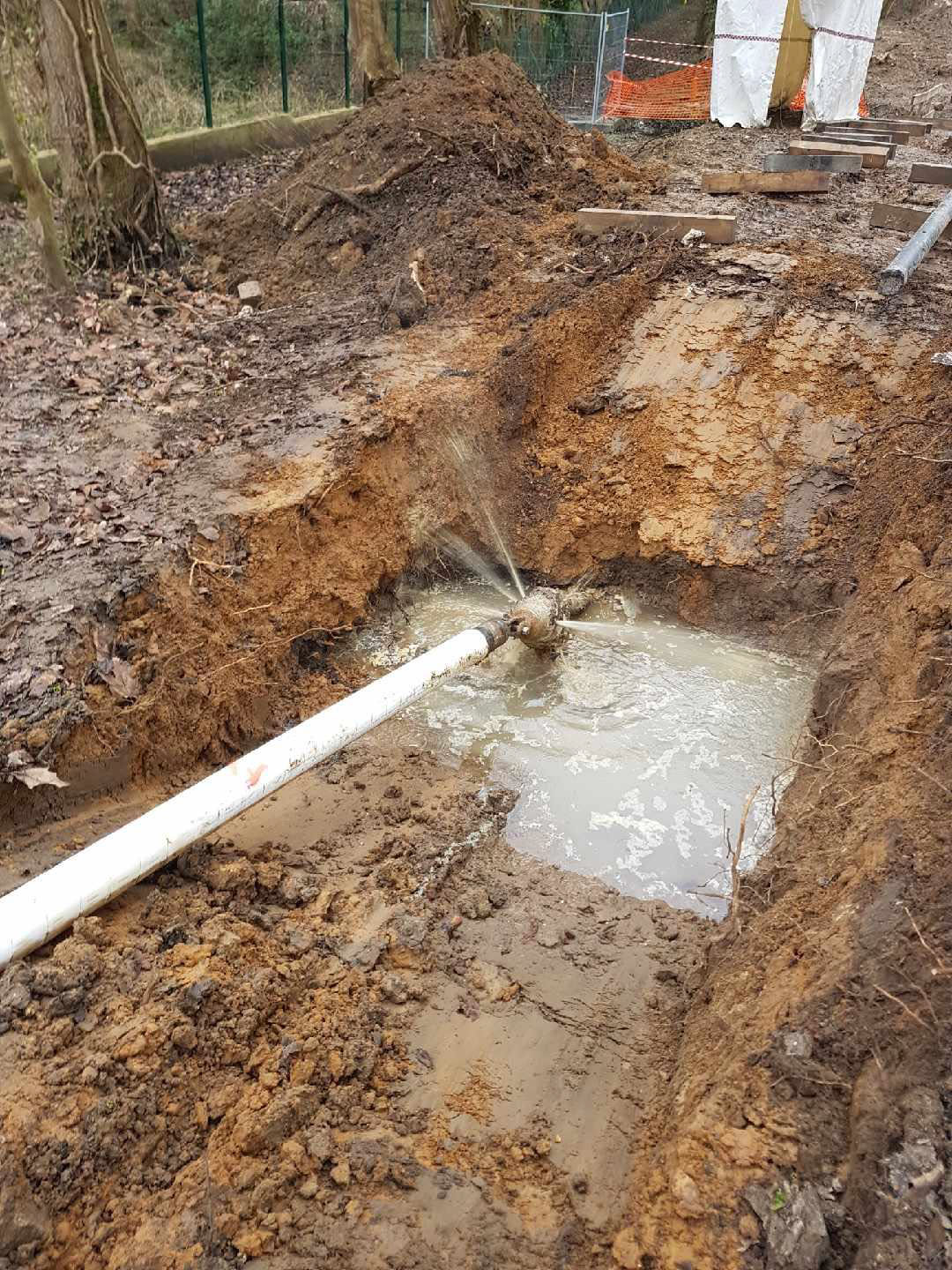

  • puce Alésage avant tirage de la conduite acier.

    Canalisations en acier
  • Canalisations en acier

    puce Levage de la conduite acier avant son tirage.

  • puce Tirage de la conduite acier jusqu’à la fouille de départ.

    Canalisations en acier
  • Canalisations en fonte

    Il est également possible de mettre en place une conduite en fonte en forage dirigé. Cela nécessite un profil en long précis et une étude de sol. La conduite est assemblée en amont et il est important de prévoir des moyens de levage adéquats lors du tirage. En effet les contraintes de ce type de conduite et le rayon de courbure sont différents du PEHD.

    Ce type de forage est plus spécifique et nécessite plus de préparation qu’un forage traditionnel en PEHD. Nous en réalisons pour les réseaux d’eau potable ou d’eaux usées.

  • Canalisations en fonte

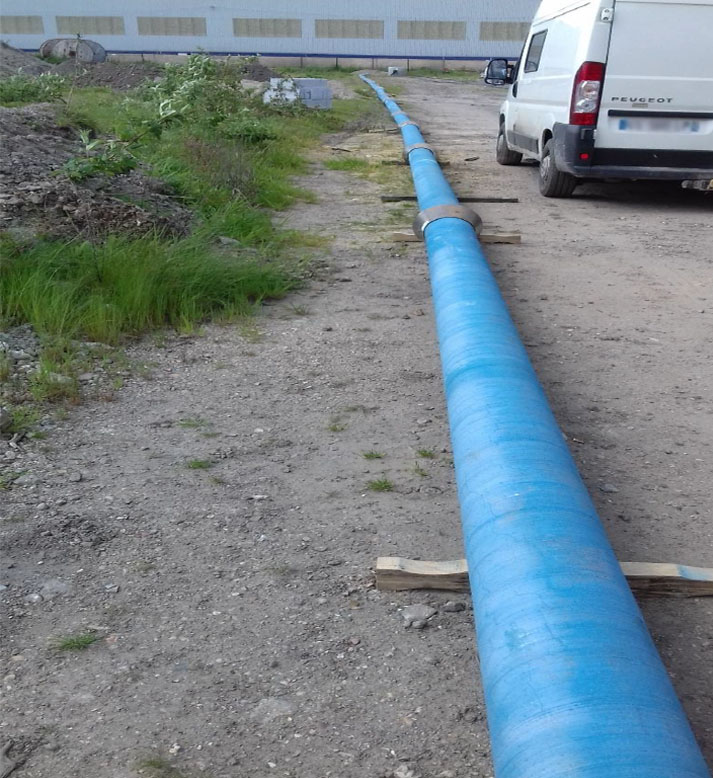

    puce Préparation de la conduite en fonte.

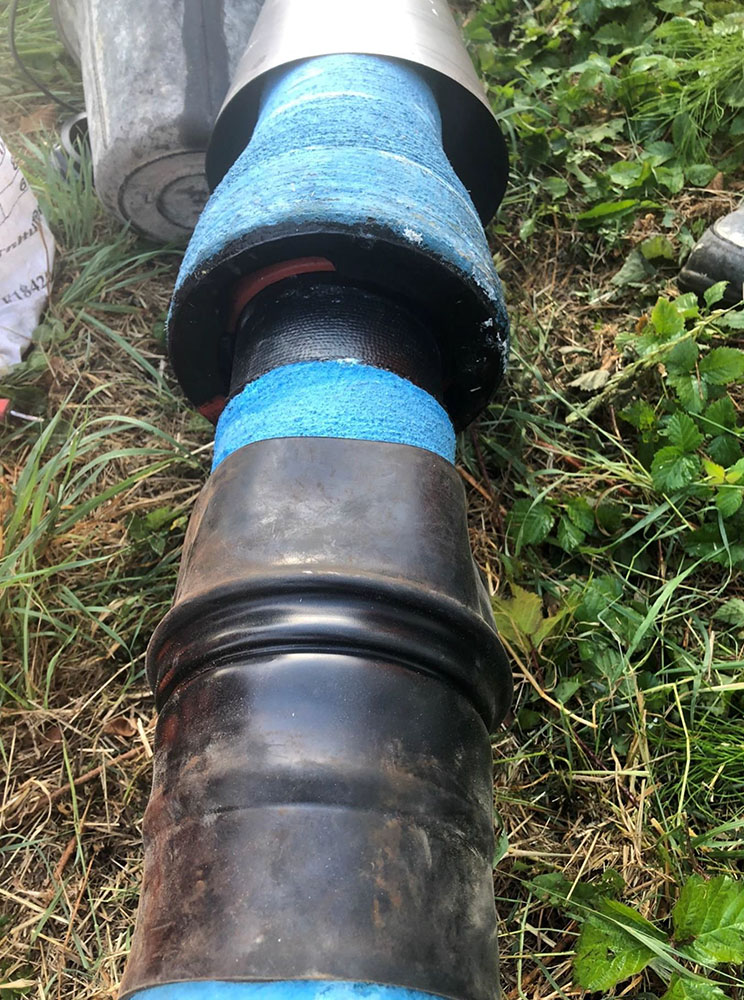

  • puce Emboitement et verrouillage des conduites entre elles.

    Canalisations en fonte

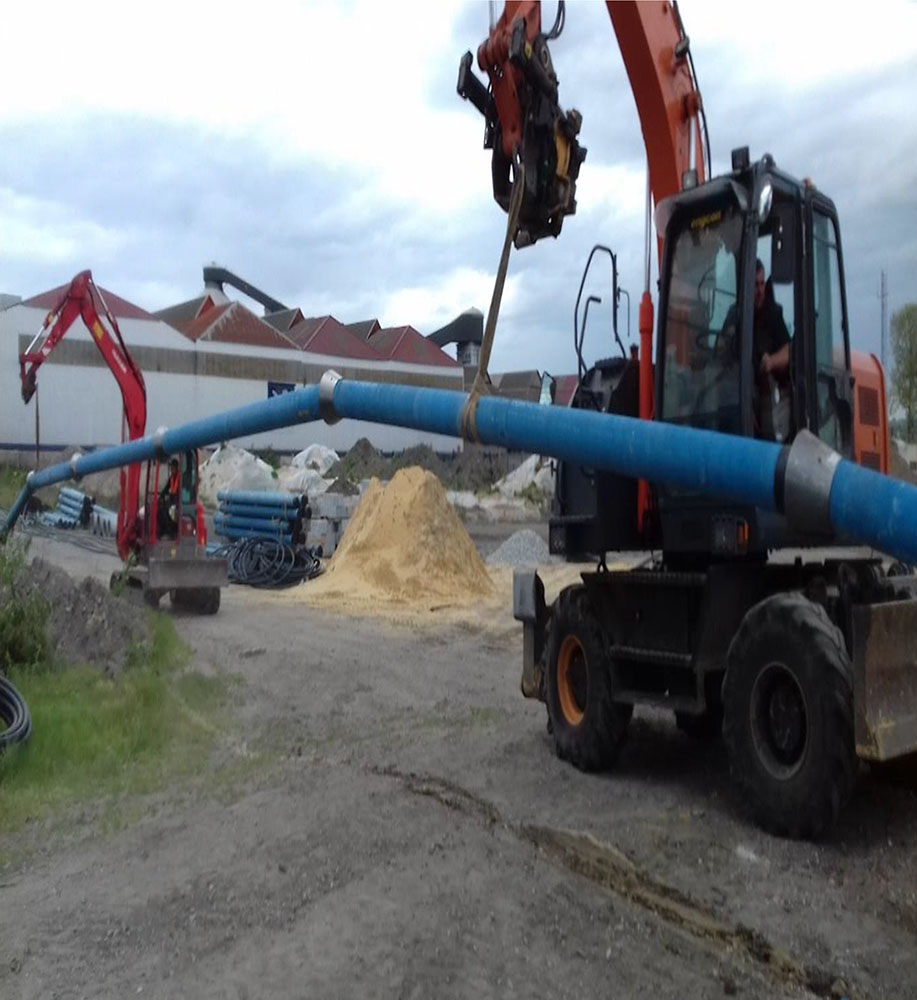

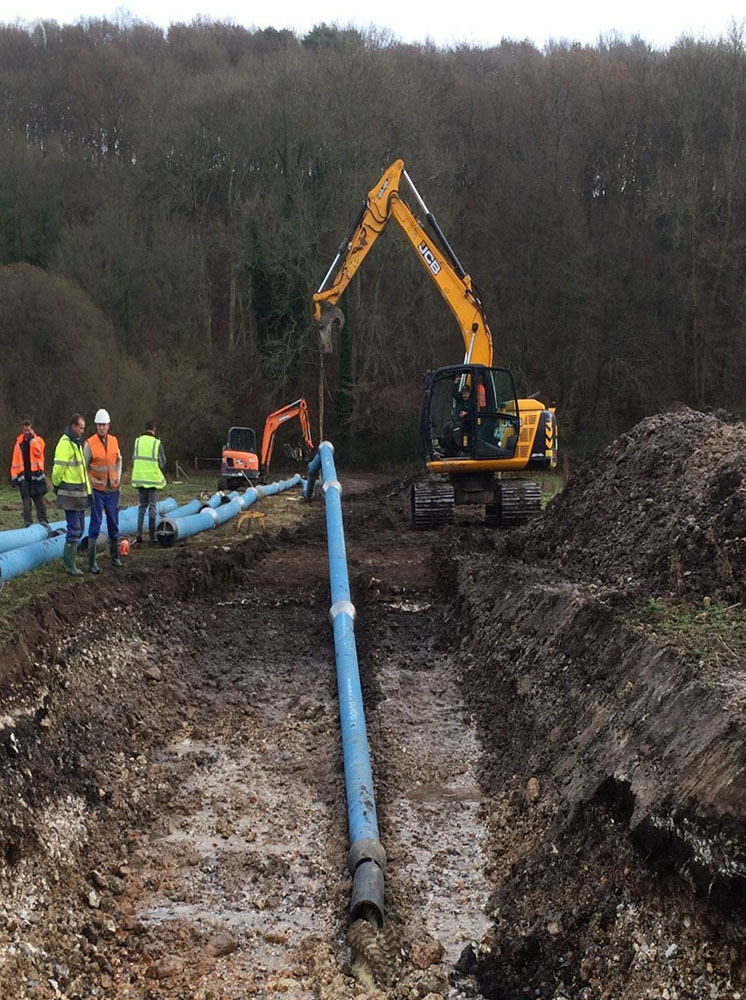

  • puce Levage de la conduite en fonte avec les moyens adéquats.

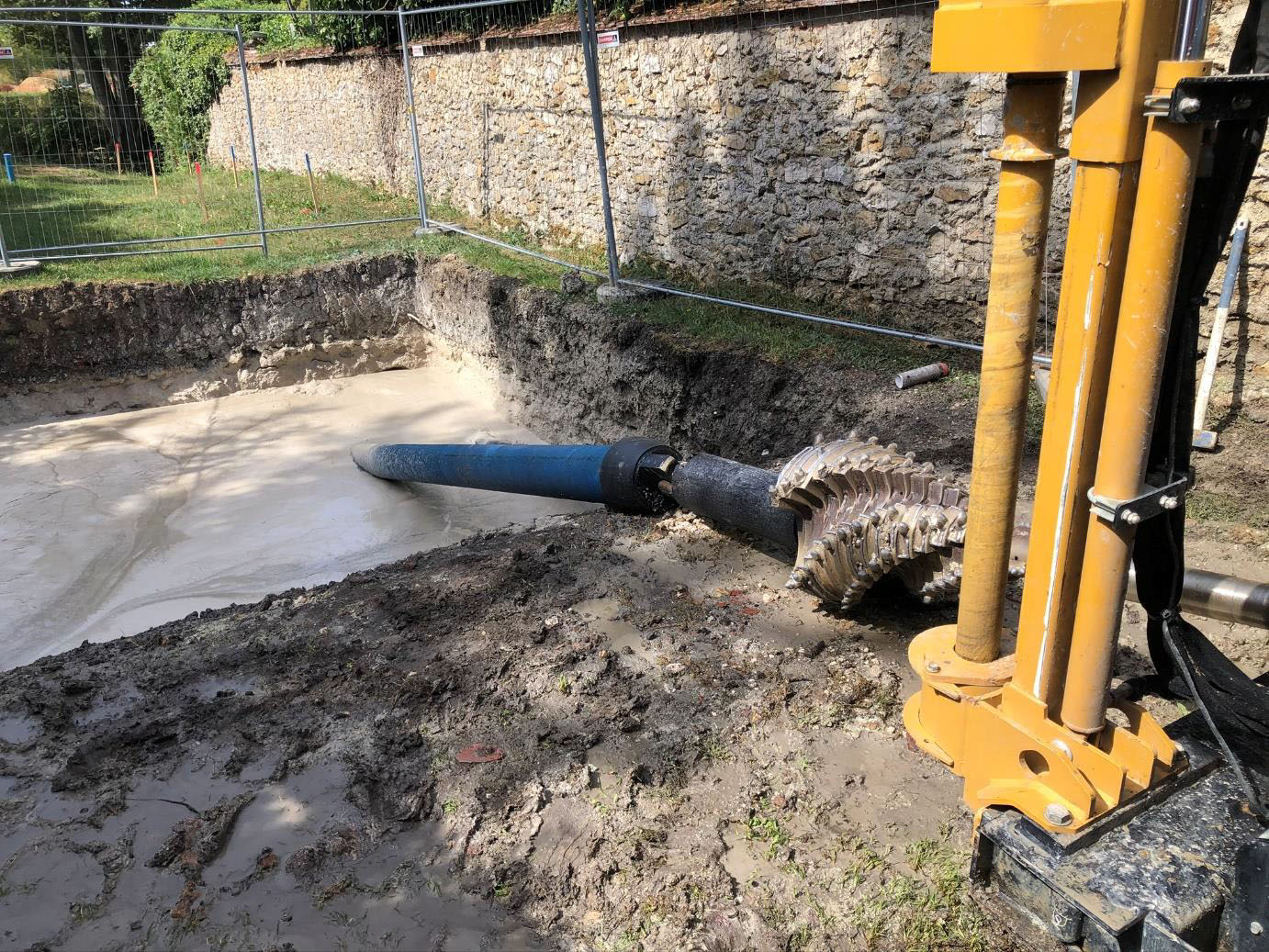

  • puce Tirage de conduite en fonte jusqu’à la fouille de départ.

  • Micro-forage dirigé

    Il est possible aussi de réaliser des petites traversées en forage dirigé. Notre micro-foreuse est équipée d’un système de détection classique et d’une centrale de malaxage. Cette solution est complémentaire aux machines conventionnelles de forage dirigé. Elle permet la réalisation de branchements électriques, eau potable, gaz, de fibres optiques etc… situés en ville, avec peu d’espace.

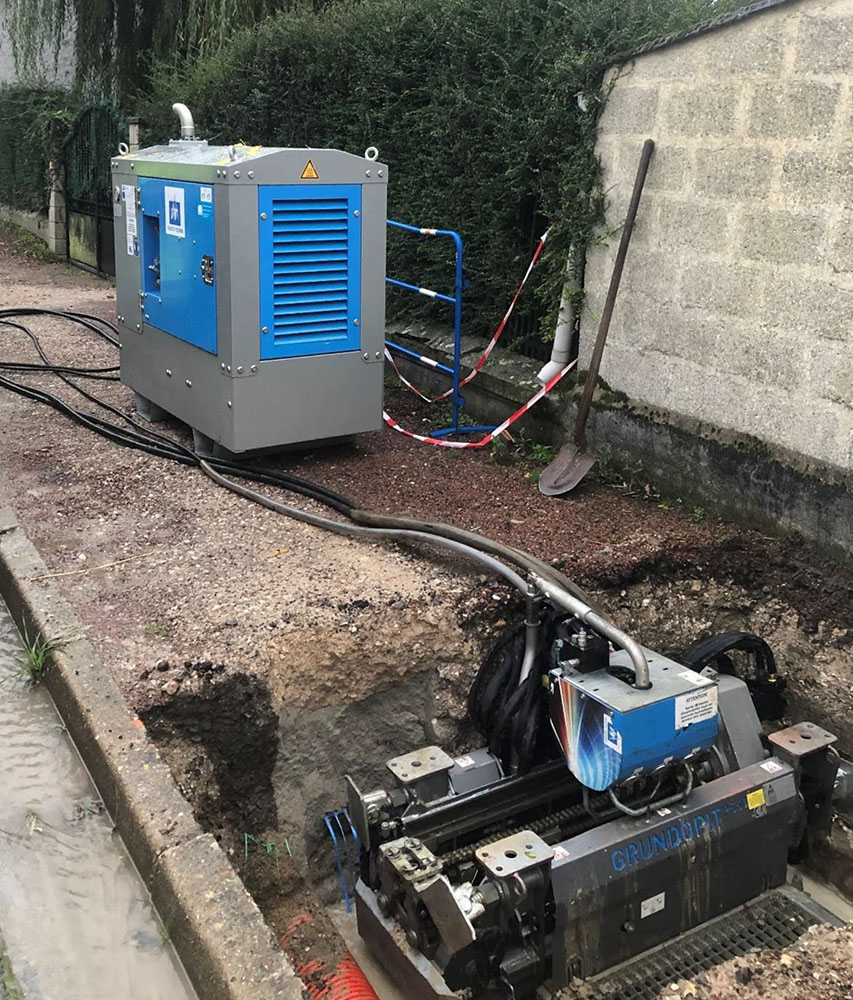

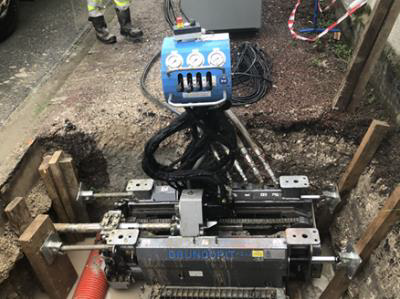

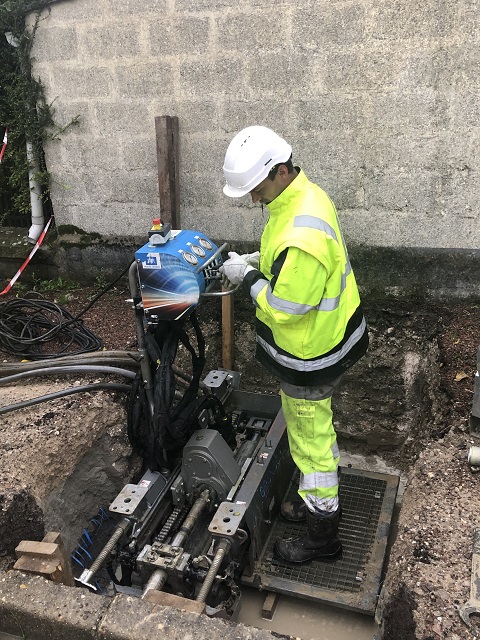

  • puce Mise en place de la micro-foreuse dans la fouille de départ.

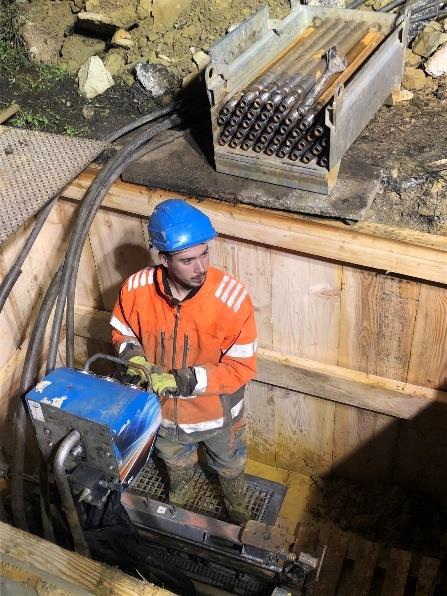

  • puce Réalisation du tir pilote depuis le poste de pilotage.

    Micro-forage dirigé

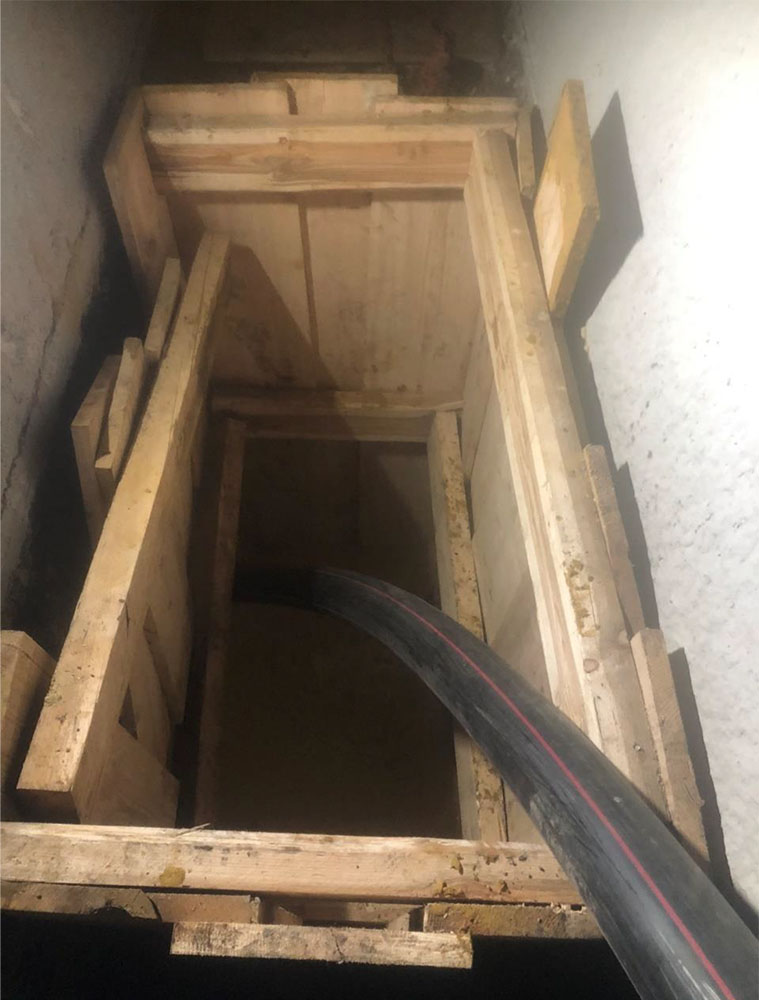

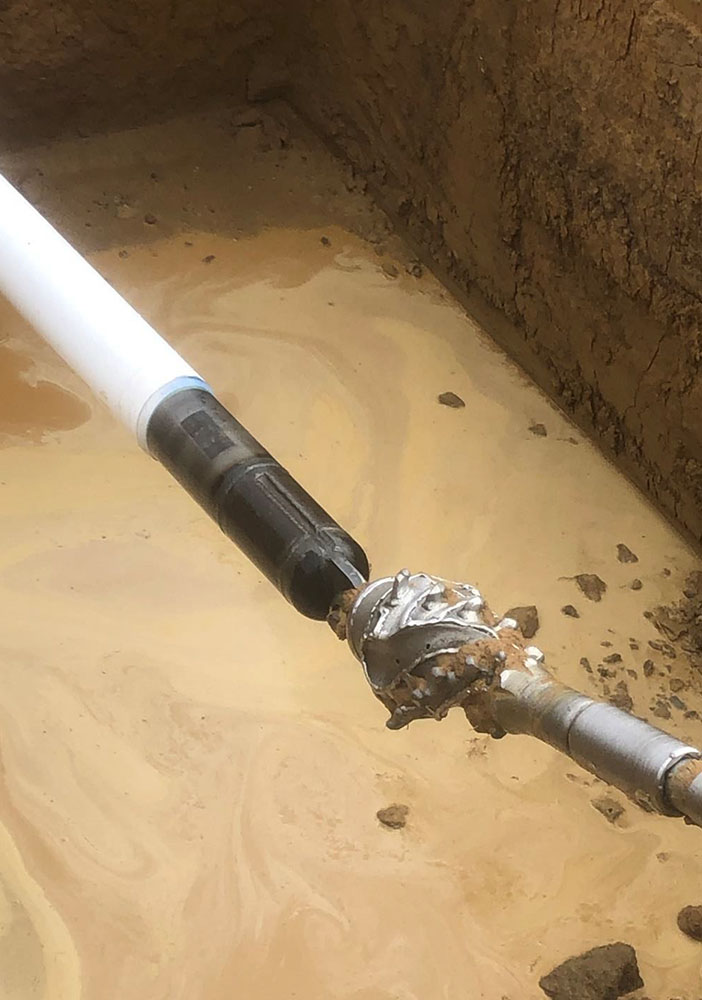

  • puce Alésage et tirage du fourreau ou de la conduite.

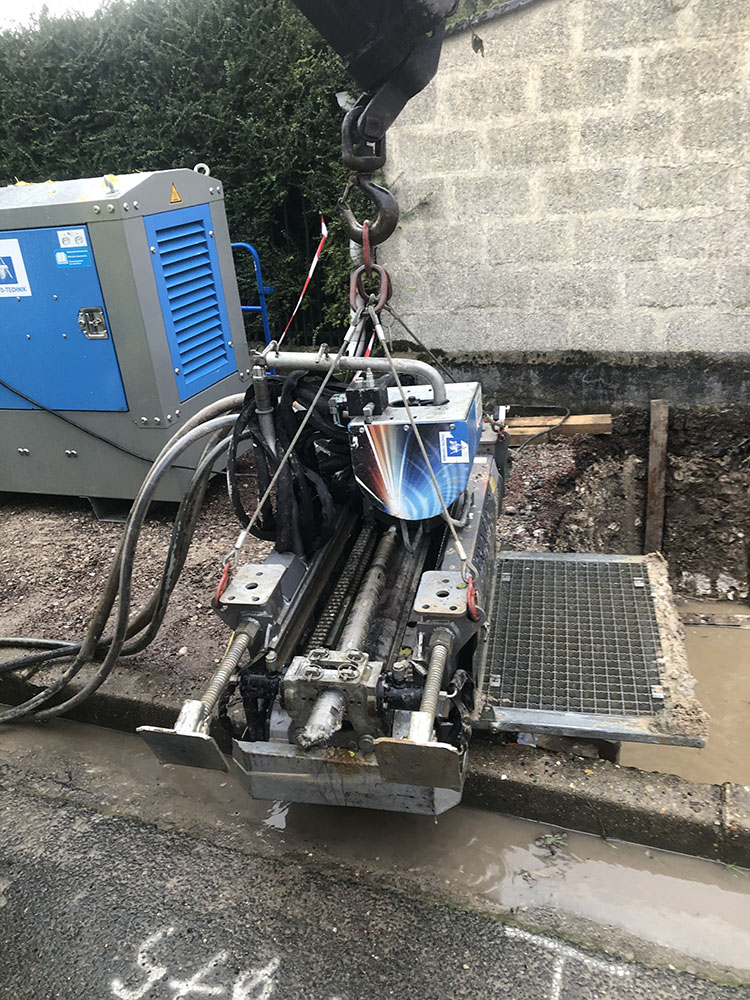

  • puce Fin du micro forage et repli du matériel dans le camion grue.

    Micro-forage dirigé
